UDMTK 5-PL

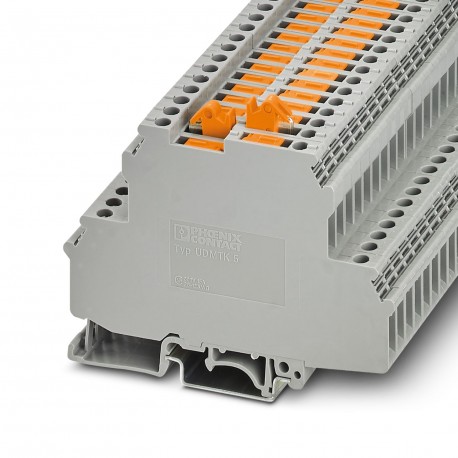

UDMTK 5-PL 3048454 PHOENIX CONTACT Feed-through terminal block
$0.00USD
3371 en stock
Spécifications clés
:IEC 60947-7-1
Couleur:gray (RAL 7042)
Largeur:6.2 mm
Hauteur:93 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| IEC 60947-7-1 | |
| Couleur | gray (RAL 7042) |
| Largeur | 6.2 mm |
| Hauteur | 93 mm |
| Général | with test socket screws for accommodating test plugs (1 test socket screw per level) |
| Potentiels | 1 |
| Type de produit | Disconnect terminal block |
| Filetage | M3 |
| Type de montage | NS 35/7,5 |
| Nombre de lignes | 2 |
| Profondeur sur NS 32 | 73.5 mm |
| Courant nominal | 10 A |
| Tension nominale | 400 V |
| Panneau latéral ouvert | No |
| Révision de l'article | 08 |
| longueur de dénudage | 8 mm |
| Section transversale AWG | 24 ... 12 (converted acc. to IEC) |
| Couple de serrage | 0.6 ... 0.8 Nm |
| Profondeur sur NS 35/15 | 76 mm |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 68.5 mm |
| Matériau isolant | PA |
| Tension de surtension nominale | 4 kV |
| courant de charge maximal | 10 A (with 4 mm² conductor cross section) |
| Catégorie de surtension | III |
| Section nominale | 4 mm² |
| Nombre de connexions | 4 |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A4 |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.2 mm² ... 4 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Indice d'inflammabilité selon la norme UL 94 | V2 |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Section transversale du conducteur, flexible [AWG] | 24 ... 12 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| 2 conducteurs de même section, solides | 0.2 mm² ... 1.5 mm² |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| Dissipation de puissance maximale en condition nominale | 1.02 W |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.25 mm² ... 4 mm² |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 1.5 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 2.5 mm² |
Description du produit
Blade interruptible terminal block, with threaded socket sockets to accommodate test pins (1 threaded socket socket per level), nominal voltage: 400 V, nominal current: 10 A, 1st and 2nd floor, connec
