UEX26APN

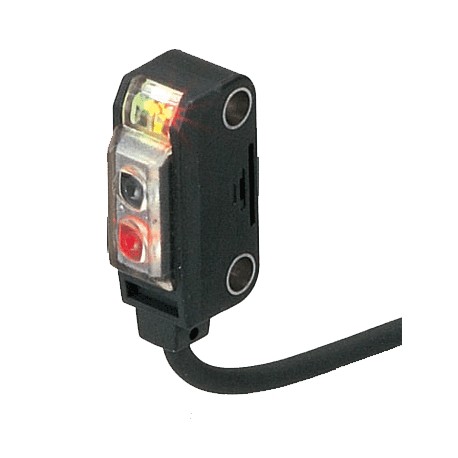

UEX26APN EX26APN EX-26A-PN PANASONIC UZB6715, Diffus reflective type, 14mm, Light-ON, PNP, cable 2m
$0.00USD
4914 en stock
Spécifications clés
Article:Specifications
Câble:0.1 mm2 3-core cabtyre cable, 2 m 6.562 ft long
Sortir:PNP open-collector transistor- Maximum source current: 50 mA- Applied voltage: 30 V DC or less (between output and +V)- Residual voltage: 2 V or less (at 50 mA source current), 1 V or less (at 16 mA source current)
Poids:Net weight: 20 g approxGross weight: 45 g approx
Informations sur le fournisseur
PANASONIC
Produits : 4316
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Article | Specifications |
| Câble | 0.1 mm2 3-core cabtyre cable, 2 m 6.562 ft long |
| Sortir | PNP open-collector transistor- Maximum source current: 50 mA- Applied voltage: 30 V DC or less (between output and +V)- Residual voltage: 2 V or less (at 50 mA source current), 1 V or less (at 16 mA source current) |
| Poids | Net weight: 20 g approxGross weight: 45 g approx |
| Détails | Convergent reflective(Small spot beam type)[Side sensing] |
| Produit | Ultra-compact Photoelectric Sensor |
| Matériel | Enclosure: Polyethylene terephthalateLens: Polyalylate |
| Accessoire | Adjusting screwdriver: 1 pc. |
| Hystérèse | 15 % or less of operation distance [50 x 50 mm 1.969 x 1.969 in with white non-glossy paper] |
| Protection | IP67 (IEC) |
| Numéro de pièce | EX-26A-PN |
| Nom du produit | Ultra-compact Photoelectric Sensor EX-20 Ver.2 |
| temps de réponse | 0.5 ms or less |
| Portée de détection | 6 to 14 mm 0.236 to 0.551 in (Conv. point: 10 mm 0.394 in) with white non-glossy paper (50 x 50 mm 1.969 x 1.969 in), spot diameter dia. 1 mm dia. 0.039 in with setting distance 10 mm 0.394 in |
| Numéro de produit | EX-26A-PN |
| Objet de détection | Min. dia. 0.1 mm dia. 0.004 in copper wire (Setting distance: 10 mm 0.394 in) |
| Tension d'alimentation | 12 to 24 V DC plus or minus 10 % Ripple P-P 10 % or less |
| rallonge de câble | Extension up to total 50 m 164.042 ft is possible with 0.3 mm2, or more, cable. |
| Humidité ambiante | 35 to 85 % RH, Storage: 35 to 85 % RH |
| Élément émetteur | Red LED (modulated) |
| résistance aux chocs | 500 m/s2acceleration (50 G approx.) in X, Y and Z directions three times each |
| Éclairage ambiant | Incandescent light: 3,000 lx or less at the light-receiving face |
| Température ambiante | -25 to +55 degrees -13 to +131 degrees Fahrenheit (No dew condensation or icing allowed), Storage: -30 to +70 degrees -22 to +158 degrees Fahrenheit |
| Consommation de courant | 13 mA or less |
| Indicateur de fonctionnement | Orange LED (lights up when the output is ON) |
| Indicateur de stabilité | Green LED (lights up under stable light received condition or stable dark condition) |
| Réglage de la sensibilité | Continuously variable adjuster |
| résistance aux vibrations | 10 to 500 Hz frequency, 3 mm0.118 indouble amplitude (20 G max.) in X, Y and Z directions for two hours each |
| résistance d'isolation | 20 MOhm , or more, with 250 V DC megger between all supply terminals connected together and enclosure |
| commutateur de mode de fonctionnement | - |
| tenue en tension | 1,000 V AC for one min. between all supply terminals connected together and enclosure |
| Résultat : Catégorie d'utilisation | DC-12 or DC-13 |
| Conformité à la directive de marquage CE | EMC Directive, RoHS Directive |
| Sortie : Protection contre les courts-circuits | Incorporated |
| Élément émetteur : longueur d'onde d'émission maximale | 650 nm 0.026 mil |
| Répétabilité (perpendiculaire à l'axe de détection) | 0.05 mm 0.002 in or less (Setting distance: 10 mm 0.394 in) |
Description du produit
Ultra-compact photoelectric sensor, direct reflection, side detection, 14 mm, PNP, light operation, 12-24 VDC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
