UIKN 35 BU

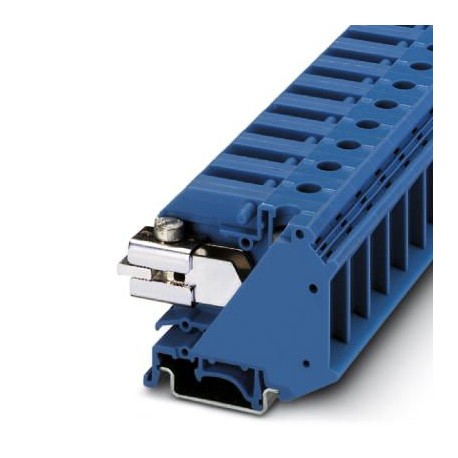

UIKN 35 BU 3034015 PHOENIX CONTACT N disconnect terminal block
$9.30USD
1122 en stock
Spécifications clés
GTIN:4017918092290
Clé de commande:3034015
page du catalogue:Page 509 (C-1-2017)
Unité d'emballage:50 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918092290 |
| Clé de commande | 3034015 |
| page du catalogue | Page 509 (C-1-2017) |
| Unité d'emballage | 50 pc |
| Largeur (Générale) | 15 mm |
| Longueur (générale) | 55 mm |
| Pays d'origine | GR (Greece) |
| Remarque (Dimensions) | Terminal point |
| numéro de tarif douanier | 85369010 |
| (Données commerciales clés) | 35 mm² / 6.8 kg |
| Hauteur NS 32 (Général) | 56 mm |
| Hauteur NS 35/15 (Général) | 58.5 mm |
| Filetage (Dimensions) | M6 |
| Hauteur NS 35/7,5 (Général) | 51 mm |
| Couleur (Données commerciales clés) | blue |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Longueur de dénudage (Dimensions) | 16 mm |
| Méthode de connexion (Dimensions) | Special and hybrid connection |
| Consigne (Données commerciales clés) | 10 N |
| Couple de serrage max (Dimensions) | 3.7 Nm |
| Couple de serrage, min (Dimensions) | 3.2 Nm |
| Poids par pièce (emballage exclu) | 49.030 g |
| Ouvrir le panneau latéral (Données commerciales clés) | No |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Essais de flexion (Données commerciales clés) | 135 |
| Courant nominal IN (Données commerciales clés) | 110 A |
| Tension nominale UN (Données commerciales clés) | 400 V |
| Degree of pollution (Key Commercial Data) | 3 |
| Matériau isolant (Données commerciales clés) | PA |
| Tension de surtension nominale (Données commerciales clés) | 6 kV |
| Résultat de l'essai de traction (Données commerciales clés) | Test passed |
| Courant de charge maximal (Données commerciales clés) | 110 A (with 35 mm² conductor cross section) |
| Overvoltage category (Key Commercial Data) | III |
| Ajustement parfait sur le support (Données commerciales clés) | NS 32/NS 35 |
| Section nominale (Données commerciales clés) | 35 mm² |
| Nombre de connexions (Données commerciales clés) | 2 |
| Couple de serrage maximal (Données commerciales clés) | 3 Nm |
| Résultat du test de flexion (Données commerciales clés) | Test passed |
| Résultat du test thermique (Données commerciales clés) | Test passed |
| Couple de serrage, min (Données commerciales clés) | 2.5 Nm |
| Section transversale du conducteur AWG max. (Dimensions) | 2 |
| Section transversale du conducteur AWG min. (Dimensions) | 18 |
| Consigne de force de traction (Données commerciales clés) | 190 N |
| Section transversale maximale du conducteur plein (Dimensions) | 35 mm² |
| Section transversale minimale du conducteur solide (Dimensions) | 0.75 mm² |
| Groupe de matériaux isolants (Données commerciales clés) | I |
| Exigences, chute de tension (Données commerciales clés) | ≤ 6,4 mV |
| Vitesse de rotation lors de l'essai de flexion (Données commerciales clés) | 10 rpm |
| Résultat du test de chute de tension (Données commerciales clés) | Test passed |
| Point de consigne du test de surtension (Données commerciales clés) | 7.3 kV |
| Section transversale du conducteur flexible max. (Dimensions) | 35 mm² |
| Section transversale du conducteur flexible min. (Dimensions) | 0.75 mm² |
| Connexion conforme à la norme (Données de connexion) | IEC 60947-7-1 |
| Résultat du test de surtension (Données commerciales clés) | Test passed |
| Déconnecter le coulisseau, filetage (Données commerciales clés) | M5 |
| Résultat d'un ajustement précis sur le support (Données commerciales clés) | Test passed |
| Résultat du test d'élévation de température (Données commerciales clés) | Test passed |
| Connexion conforme aux normes (Données commerciales clés) | IEC 60947-7-1 |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V2 |
| Essai de traction de la section transversale du conducteur (Données commerciales clés) | 35 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V2 |
| 2 conducteurs de même section, rigide max. (Dimensions) | 10 mm² |
| 2 conducteurs de même section, solides min. (Dimensions) | 0.75 mm² |
| 2 conducteurs de même section, multibrins max. (Dimensions) | 10 mm² |
| 2 conducteurs de même section, multibrins min. (Dimensions) | 0.75 mm² |
| consigne de tension de tenue à fréquence industrielle (Données commerciales clés) | 1.89 kV |
| Section/poids du conducteur d'essai de flexion (Données commerciales clés) | 0.75 mm² / 0.4 kg |
| Capacité de transport de courant de la barre omnibus neutre (Données commerciales clés) | 140 A |
| Dissipation de puissance maximale en conditions nominales (Données commerciales clés) | 4.06 W |
| Résultat du test de tenue en tension à fréquence industrielle (Données commerciales clés) | Test passed |
| Section du conducteur flexible, avec virole et manchon en plastique max. (Dimensions) | 35 mm² |
| Section transversale du conducteur flexible, avec virole et manchon en plastique min. (Dimensions) | 0.75 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) (Données commerciales clés) | 125 °C |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Dimensions) | 35 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Dimensions) | 0.75 mm² |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée d'efficacité (Données commerciales clés) | 30 s |
| Indice de température des matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) (Données commerciales clés) | 125 °C |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, max. (Dimensions) | 10 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, min. (Dimensions) | 0.75 mm² |
| 2 conducteurs de même section, multibrins, cosses doubles avec gaine plastique, max. (Dimensions) | 6 mm² |
| 2 conducteurs de même section, multibrins, cosses doubles avec gaine plastique, min. (Dimensions) | 0.75 mm² |
| Résultat du test de stabilité mécanique des points de connexion (5 connexions de conducteurs) (Données commerciales clés) | Test passed |
Description du produit
Sectionable neutral terminal, Note on assembly: To securely fix the neutral busbar, trestles must be placed at the beginning and end of each terminal strip, as well as longer strips every 20cm., nomin
