UK 5 N BG

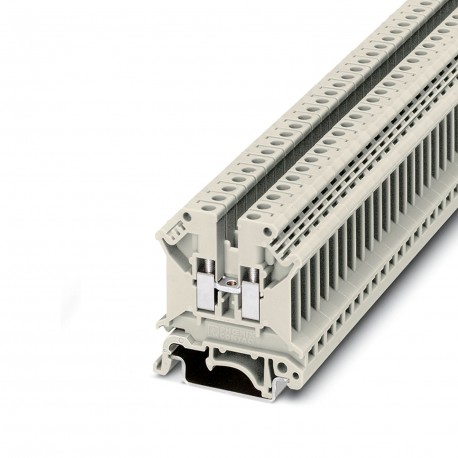

UK 5 N BG 0719207 PHOENIX CONTACT Feed-through terminal block
$0.00USD
4302 en stock
Spécifications clés
:3006027 D-UK 16
Couleur:beige (RAL 7032)
Largeur:6.2 mm
Hauteur:42.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 3006027 D-UK 16 | |
| Couleur | beige (RAL 7032) |
| Largeur | 6.2 mm |
| Hauteur | 42.5 mm |
| Résultat | Test passed |
| sortir | (Permanent) |
| Spectre | Service life test category 1, class B, body mounted |
| Niveau TSA | 1.857 (m/s²)²/Hz |
| Données du pont | 27.5 A / 4 mm² |
| Forme du pouls | Half-sine |
| Révolutions | 135 |
| Accélération | 0.8g |
| Type de produit | Feed-through terminal block |
| Filetage | M3 |
| Plage de couple | 0.6 Nm ... 0.8 Nm |
| Type de montage | NS 35/7,5 |
| Courant nominal | 32 A |
| Tension nominale | 800 V |
| Spécification | DIN EN 50155 (VDE 0115-200):2018-05 |
| Identification | II 2 GD Ex eb IIC Gb |
| Nombre de lignes | 1 |
| vitesse de rotation | 10 rpm |
| Durée du choc | 30 ms |
| Profondeur sur NS 32 | 52 mm |
| largeur du couvercle d'extrémité | 1.8 mm |
| Liste des ponts | Fixed bridge / FB 2- 6-EX / 0201456 |
| Panneau latéral ouvert | Yes |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 09 |
| longueur de dénudage | 8 mm |
| Durée d'exposition | 30 s |
| Section transversale AWG | 24 ... 10 (converted acc. to IEC) |
| Couple de serrage | 0.6 ... 0.8 Nm |
| résistance de contact | 0.37 mΩ |
| Profondeur sur NS 35/15 | 54.5 mm |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 47 mm |
| Matériau isolant | PA |
| Nombre de positions | 1 |
| Tension de surtension nominale | 8 kV |
| Consigne de force de test | 1 N |
| courant de charge maximal | 41 A (with 6 mm² conductor cross section) |
| Catégorie de surtension | III |
| Section nominale | 4 mm² |
| Nombre de connexions | 2 |
| point de consigne de tension de test | 8 kV |
| Durée du test par axe | 5 h |
| Capacité de connexion AWG | 24 ... 10 |
| support de fixation sur rail DIN | NS 32/NS 35 |
| Augmentation de la température | 40 K (30 A / 4 mm²) |
| Section nominale AWG | 12 |
| Accessoires certifiés Ex | 3003020 D-UK 4/10 |
| Tension d'isolation nominale | 630 V (NS 35) |
| pour faire le pont | 550 V (NS 32) |
| capacité de connexion rigide | 0.2 mm² ... 6 mm² |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A4 |
| Plage de températures de fonctionnement | -60 °C ... 110 °C |
| Capacité de connexion flexible | 0.2 mm² ... 4 mm² |
| Section transversale du conducteur rigide | 0.2 mm² ... 6 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Section/poids du conducteur | 0.2 mm² / 0.2 kg |
| Nombre de chocs par direction | 3 |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.2 mm² ... 4 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| Courant de tenue de courte durée 4 mm² | 0.48 kA |
| Courant de tenue de courte durée 6 mm² | 0.72 kA |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Section transversale du conducteur, flexible [AWG] | 24 ... 12 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Section transversale avec pont d'insertion, rigide | 4 mm² |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| 2 conducteurs de même section, solides | 0.2 mm² ... 1.5 mm² |
| Section transversale avec pont d'insertion, flexible | 4 mm² |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| 2 conducteurs de même section, multibrins | 0.2 mm² ... 1.5 mm² |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 0 W |
| - Au niveau du pont entre des blocs terminaux non adjacents | 176 V |
| 2 conducteurs rigides AWG de même section | 24 ... 16 |
| 2 conducteurs de même section AWG flexible | 24 ... 16 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.25 mm² ... 2.5 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.25 mm² ... 4 mm² |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 1.5 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 2.5 mm² |
Description du produit
Feed-through terminal, nominal voltage: 800 V, nominal current: 32 A, number of connections: 2, number of poles: 1, connection type: Screw connection, cross-section: 0.2 mm² - 6 mm², mounting class: N
