UK 5 N CB

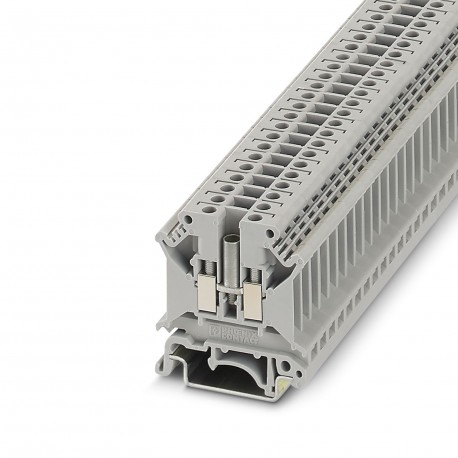

UK 5 N CB 3048441 PHOENIX CONTACT Feed-through terminal block
$0.00USD
3176 en stock
Spécifications clés
:4 mm² / 0.9 kg
Couleur:gray (RAL 7042)
Largeur:6.2 mm
Hauteur:42.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 4 mm² / 0.9 kg | |
| Couleur | gray (RAL 7042) |
| Largeur | 6.2 mm |
| Hauteur | 42.5 mm |
| Résultat | Test passed |
| Spectre | Service life test category 2, bogie-mounted |
| Niveau TSA | 6.12 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz to f2= 250 Hz |
| Potentiels | 1 |
| Forme du pouls | Half-sine |
| Révolutions | 135 |
| Accélération | 3.12g |
| Type de produit | Feed-through terminal block |
| Filetage | M3 |
| Type de montage | NS 35/7,5 |
| Spécification | DIN EN 50155 (VDE 0115-200):2018-05 |
| Nombre de lignes | 1 |
| vitesse de rotation | 10 (+/- 2) rpm |
| Durée du choc | 18 ms |
| Profondeur sur NS 32 | 52 mm |
| Courant nominal | 32 A |
| Tension nominale | 800 V |
| Panneau latéral ouvert | Yes |
| Instructions de test | X-, Y- and Z-axis |
| longueur de dénudage | 8 mm |
| Durée d'exposition | 30 s |
| Section transversale AWG | 24 ... 10 (converted acc. to IEC) |
| Couple de serrage | 0.6 ... 0.8 Nm |
| Profondeur sur NS 35/15 | 54.5 mm |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 47 mm |
| Matériau isolant | PA |
| Tension de surtension nominale | 8 kV |
| courant de charge maximal | 41 A (with 6 mm² conductor cross section) |
| Catégorie de surtension | III |
| Section nominale | 4 mm² |
| Nombre de connexions | 2 |
| point de consigne de tension de test | 2 kV |
| Durée du test par axe | 5 h |
| support de fixation sur rail DIN | NS 32/NS 35 |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A4 |
| Section transversale du conducteur rigide | 0.2 mm² ... 6 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Section/poids du conducteur | 0.2 mm² / 0.2 kg |
| Nombre de chocs par direction | 3 |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.2 mm² ... 4 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| Courant de tenue de courte durée 4 mm² | 0.48 kA |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, no longer than 24 h, -60°C to +70°C) |
| Section transversale du conducteur, flexible [AWG] | 24 ... 12 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Section transversale avec pont d'insertion, rigide | 4 mm² |
| 2 conducteurs de même section, solides | 0.2 mm² ... 1.5 mm² |
| Section transversale avec pont d'insertion, flexible | 4 mm² |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| Dissipation de puissance maximale en condition nominale | 1.02 W |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.25 mm² ... 4 mm² |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 1.5 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 2.5 mm² |
Description du produit
Feed-through terminal, nominal voltage: 800 V, nominal current: 32 A, number of connections: 2, connection type: Screw connection, Sizing cross-section: 4 mm², cross-section: 0.2 mm² - 6 mm², mounting
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
