En stock Produit phare
UKH 70-3L-F

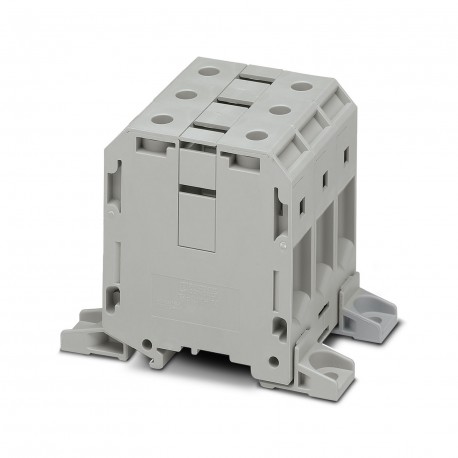

UKH 70-3L-F 3076484 PHOENIX CONTACT High-current terminal block
$0.00USD
4872 en stock
Spécifications clés
:70 mm²/10.4 kg
Note:Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area.
Couleur:gray (RAL 7042)
Largeur:60.9 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 70 mm²/10.4 kg | |
| Note | Note: Product releases, connection cross sections and notes on connecting aluminum cables can be found in the download area. |
| Couleur | gray (RAL 7042) |
| Largeur | 60.9 mm |
| Hauteur | 80 mm |
| Résultat | Test passed |
| Spectre | Service life test category 2, bogie-mounted |
| Niveau TSA | 6.12 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz to f2= 250 Hz |
| Potentiels | 3 |
| Forme du pouls | Half-sine |
| Révolutions | 135 |
| Accélération | 3.12g |
| Type de produit | High current terminal block |
| Filetage | M8 |
| Type de montage | direct screw connection |
| Spécification | DIN EN 50155 (VDE 0115-200):2022-06 |
| Nombre de lignes | 1 |
| vitesse de rotation | 10 (+/- 2) rpm |
| Durée du choc | 30 ms |
| Courant nominal | 192 A |
| Tension nominale | 1000 V |
| Panneau latéral ouvert | No |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 04 |
| longueur de dénudage | 24 mm |
| Durée d'exposition | 30 s |
| Section transversale AWG | 4 ... 3/0 (converted acc. to IEC) |
| Couple de serrage | 8 ... 10 Nm |
| Degré de pollution | 3 |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 3 |
| Tension de surtension nominale | 8 kV |
| Consigne de force de test | 10 N |
| courant de charge maximal | 192 A (in case of a 70 mm² conductor cross section, the maximum load current must not be exceeded by the total current of all connected conductors.) |
| Catégorie de surtension | III |
| Section nominale | 70 mm² |
| Nombre de connexions | 6 |
| point de consigne de tension de test | 9.8 kV |
| Durée du test par axe | 5 h |
| support de fixation sur rail DIN | NS 32/NS 35 |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A11 |
| Section transversale du conducteur rigide | 16 mm² ... 95 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Section/poids du conducteur | 16 mm² / 2.9 kg |
| Nombre de chocs par direction | 3 |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Nombre de connexions par niveau | 6 |
| Section transversale du conducteur flexible | 25 mm² ... 70 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| Courant de tenue de courte durée 70 mm² | 8.4 kA |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Section transversale du conducteur, flexible [AWG] | 3 ... 2/0 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| 2 conducteurs de même section, solides | 16 mm² ... 25 mm² |
| 2 conducteurs de même section, flexibles | 16 mm² ... 25 mm² |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 6.27 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 16 mm² ... 70 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 16 mm² ... 70 mm² |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 16 mm² ... 25 mm² |
Description du produit
Current terminal, nominal voltage: 1000 V, nominal current: 192 A, connection type: Screw connection, Dimensioning cross-section: 70 mm², cross-section: 16 mm² - 95 mm², mounting type: direct screwed,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
