UKH 70/4X10-PE

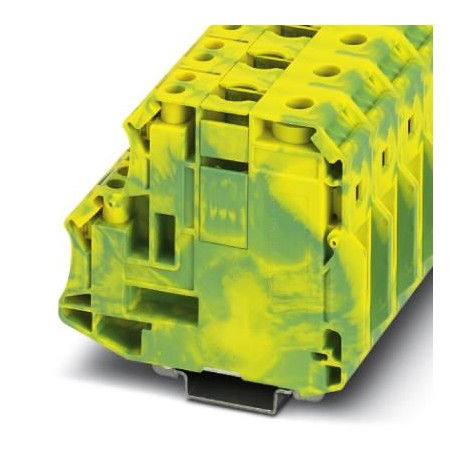

UKH 70/4X10-PE 3213144 PHOENIX CONTACT Ground modular terminal block
$0.00USD
3620 en stock
Spécifications clés
GTIN:4046356817844
Clé de commande:3213144
page du catalogue:Page 261 (C-1-2017)
Unité d'emballage:10 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356817844 |
| Clé de commande | 3213144 |
| page du catalogue | Page 261 (C-1-2017) |
| Unité d'emballage | 10 pc |
| Largeur (Générale) | 20.3 mm |
| Taille (Général) | 79.4 mm |
| Longueur (générale) | 88.5 mm |
| Pays d'origine | CN (China) |
| Remarque (Dimensions) | PE foot with mounting screw, M4 |
| numéro de tarif douanier | 85369010 |
| Hauteur NS 32 (Général) | 85 mm |
| quantité minimale de commande | 10 pc |
| Hauteur NS 35/15 (Général) | 87.5 mm |
| Filetage (Dimensions) | M4 |
| Hauteur NS 35/7,5 (Général) | 80 mm |
| Couleur (Données commerciales clés) | green-yellow |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Longueur de dénudage (Dimensions) | 10 mm |
| Méthode de connexion (Dimensions) | Screw connection |
| Niveau ASD (Données commerciales clés) | 6.12 (m/s2)2/Hz |
| Formulaire de choc (Données commerciales clés) | Half-sine |
| Accélération (Données commerciales clés) | 30g |
| Couple de serrage max (Dimensions) | 1.5 Nm |
| Spectre de test (Données commerciales clés) | Service life test category 2, bogie-mounted |
| Couple de serrage, min (Dimensions) | 1.4 Nm |
| Durée du choc (Données commerciales clés) | 18 ms |
| Fréquence des tests (Données commerciales clés) | f1= 5 Hz to f2= 250 Hz |
| Poids par pièce (emballage exclu) | 178.600 g |
| Ouvrir le panneau latéral (Données commerciales clés) | No |
| Instructions de test (Données commerciales clés) | X-, Y- and Z-axis (pos. and neg.) |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Calibre cylindrique interne (Dimensions) | A5 |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Résultat du test de choc (Données commerciales clés) | Test passed |
| Degree of pollution (Key Commercial Data) | 3 |
| Matériau isolant (Données commerciales clés) | PA |
| Nombre de postes (Données commerciales clés) | 1 |
| Tension de surtension nominale (Données commerciales clés) | 8 kV |
| Overvoltage category (Key Commercial Data) | III |
| Section nominale (Données commerciales clés) | 70 mm² |
| Nombre de connexions (Données commerciales clés) | 5 |
| Durée du test par axe (Données commerciales clés) | 5 h |
| Section transversale du conducteur AWG max. (Dimensions) | 6 |
| Section transversale du conducteur AWG min. (Dimensions) | 16 |
| Raccordement conforme aux normes (Dimensions) | IEC 60947-7-2 |
| Montage du bornier (Données commerciales clés) | 6 Nm ... 8 Nm (PE foot with mounting screw, M6) |
| Section transversale maximale du conducteur plein (Dimensions) | 16 mm² |
| Section transversale minimale du conducteur solide (Dimensions) | 1.5 mm² |
| Groupe de matériaux isolants (Données commerciales clés) | I |
| Section transversale du conducteur flexible max. (Dimensions) | 10 mm² |
| Section transversale du conducteur flexible min. (Dimensions) | 1.5 mm² |
| Connexion conforme à la norme (Données de connexion) | IEC 60947-7-2 |
| NF F16-101, NF F10-102 Classe F (Données commerciales clés) | 2 |
| NF F16-101, NF F10-102 Classe I (Données commerciales clés) | 2 |
| Nombre de chocs par direction (Données commerciales clés) | 3 |
| Spécifications de test, test de choc (Données commerciales clés) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Température ambiante (fonctionnement) (Données commerciales clés) | -40 °C ... 120 °C |
| Indice d'oxygène (DIN EN ISO 4589-2) (Données commerciales clés) | >32 % |
| Section maximale du conducteur AWG, flexible (Dimensions) | 6 |
| Section minimale du conducteur AWG, flexible (Dimensions) | 16 |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Méthode d'essai de flamme (DIN EN 60695-11-10) (Données commerciales clés) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) (Données commerciales clés) | passed |
| Oscillation, résultat du test de bruit à large bande (Données commerciales clés) | Test passed |
| Inflammabilité de surface NFPA 130 (ASTM E 162) (Données commerciales clés) | passed |
| Application des matériaux isolants statiques en milieu froid (Données commerciales clés) | -60 °C |
| Comportement en cas d'incendie des véhicules ferroviaires (DIN 5510-2) (Données commerciales clés) | Test passed |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) (Données commerciales clés) | 28 MJ/kg |
| Spécifications de test, oscillation, bruit à large bande (Données commerciales clés) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R22 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R23 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R26 (Données commerciales clés) | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) (Données commerciales clés) | passed |
| Section du conducteur flexible, avec virole et manchon en plastique max. (Dimensions) | 6 mm² |
| Section transversale du conducteur flexible, avec virole et manchon en plastique min. (Dimensions) | 1.5 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) (Données commerciales clés) | 130 °C |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Dimensions) | 10 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Dimensions) | 1.5 mm² |
| Indice de température des matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) (Données commerciales clés) | 130 °C |
Description du produit
Terminal block, number of connections: 5, number of poles: 1, connection type: Screw connection, Sizing section: 70 mm², section: 16 mm² - 95 mm², connection type: Screw connection, section: 1.5 mm² -
