En stock Produit phare
UKH50 BK

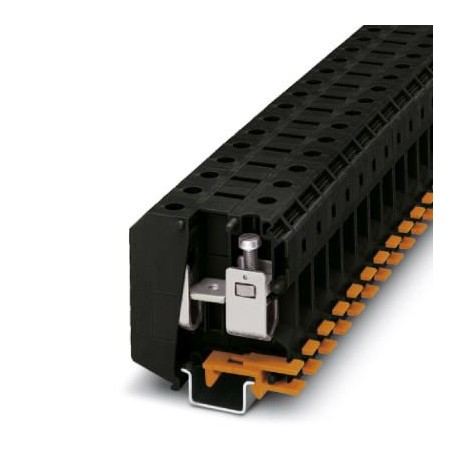

UKH 50 BK 3048331 PHOENIX CONTACT High-current terminal block
$0.00USD
3280 en stock
Spécifications clés
GTIN:4017918954833
Note:Made to Order (non-returnable)
Clé de commande:3048331
Unité d'emballage:10 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918954833 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 3048331 |
| Unité d'emballage | 10 pc |
| Largeur (Générale) | 20 mm |
| Longueur (générale) | 70.5 mm |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85369010 |
| Hauteur NS 32 (Général) | 81 mm |
| quantité minimale de commande | 10 pc |
| Hauteur NS 35/15 (Général) | 83.5 mm |
| Filetage (Dimensions) | M6 |
| Couleur (Données commerciales clés) | black |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Longueur de dénudage (Dimensions) | 24 mm |
| Méthode de connexion (Dimensions) | Screw connection |
| Potentiel (Données commerciales clés) | 1 |
| Couple de serrage max (Dimensions) | 8 Nm |
| Couple de serrage, min (Dimensions) | 6 Nm |
| Poids par pièce (emballage exclu) | 121.630 g |
| Ouvrir le panneau latéral (Données commerciales clés) | No |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Calibre cylindrique interne (Dimensions) | B10 |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Courant nominal IN (Données commerciales clés) | 150 A |
| Tension nominale UN (Données commerciales clés) | 1000 V |
| Degree of pollution (Key Commercial Data) | 3 |
| Matériau isolant (Données commerciales clés) | PA |
| Nombre de postes (Données commerciales clés) | 1 |
| Tension de surtension nominale (Données commerciales clés) | 8 kV |
| Courant de charge maximal (Données commerciales clés) | 150 A (with 50 mm² conductor cross section) |
| Overvoltage category (Key Commercial Data) | III |
| Section nominale (Données commerciales clés) | 50 mm² |
| Nombre de connexions (Données commerciales clés) | 2 |
| Section transversale du conducteur AWG max. (Dimensions) | 1/0 |
| Section transversale du conducteur AWG min. (Dimensions) | 6 |
| Section transversale maximale du conducteur plein (Dimensions) | 50 mm² |
| Section transversale minimale du conducteur solide (Dimensions) | 16 mm² |
| Groupe de matériaux isolants (Données commerciales clés) | I |
| Section transversale du conducteur flexible max. (Dimensions) | 50 mm² |
| Section transversale du conducteur flexible min. (Dimensions) | 25 mm² |
| Connexion conforme à la norme (Données de connexion) | CSA |
| NF F16-101, NF F10-102 Classe F (Données commerciales clés) | 2 |
| NF F16-101, NF F10-102 Classe I (Données commerciales clés) | 2 |
| Indice d'oxygène (DIN EN ISO 4589-2) (Données commerciales clés) | >32 % |
| Section maximale du conducteur AWG, flexible (Dimensions) | 1/0 |
| Section minimale du conducteur AWG, flexible (Dimensions) | 3 |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Méthode d'essai de flamme (DIN EN 60695-11-10) (Données commerciales clés) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) (Données commerciales clés) | passed |
| 2 conducteurs de même section, rigide max. (Dimensions) | 16 mm² |
| 2 conducteurs de même section, solides min. (Dimensions) | 10 mm² |
| 2 conducteurs de même section, multibrins max. (Dimensions) | 16 mm² |
| 2 conducteurs de même section, multibrins min. (Dimensions) | 10 mm² |
| Inflammabilité de surface NFPA 130 (ASTM E 162) (Données commerciales clés) | passed |
| Application des matériaux isolants statiques en milieu froid (Données commerciales clés) | -60 °C |
| Comportement en cas d'incendie des véhicules ferroviaires (DIN 5510-2) (Données commerciales clés) | Test passed |
| Dissipation de puissance maximale en conditions nominales (Données commerciales clés) | 4.73 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) (Données commerciales clés) | 28 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R22 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R23 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R26 (Données commerciales clés) | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) (Données commerciales clés) | passed |
| Section du conducteur flexible, avec virole et manchon en plastique max. (Dimensions) | 50 mm² |
| Section transversale du conducteur flexible, avec virole et manchon en plastique min. (Dimensions) | 25 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) (Données commerciales clés) | 130 °C |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Dimensions) | 50 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Dimensions) | 25 mm² |
| Indice de température des matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) (Données commerciales clés) | 130 °C |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, max. (Dimensions) | 16 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, min. (Dimensions) | 10 mm² |
Description du produit
Current terminal, nominal voltage: 1000 V, nominal current: 150 A, connection type: Screw connection, number of connections: 2, number of poles: 1, cross-section: 16 mm² - 50 mm², AWG: 6 - 1/0, width:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
