UKH95-3L/N-F

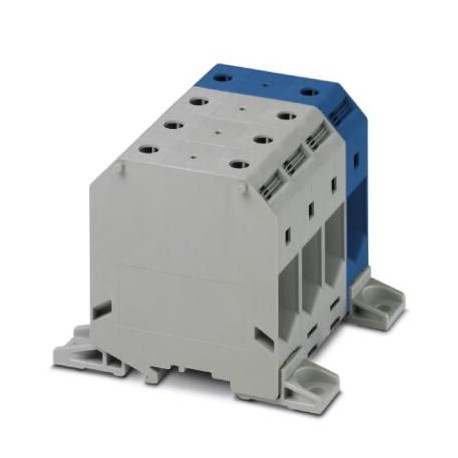

UKH 95-3L/N-F 3076536 PHOENIX CONTACT High-current terminal block, Connection method: Screw connection, Numb..
$0.00USD
3376 en stock
Spécifications clés
Note:Screws with hexagonal socket
Couleur:gray/blue
Largeur:100 mm
Hauteur:90 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | Screws with hexagonal socket |
| Couleur | gray/blue |
| Largeur | 100 mm |
| Hauteur | 90 mm |
| Longueur | 118.8 mm |
| Filetage | M8 |
| Panneau latéral ouvert | nein |
| Nombre de niveaux | 1 |
| Degré de pollution | 3 |
| longueur de dénudage | 33 mm |
| Méthode de connexion | Screw connection |
| Courant nominal IN | 232 A |
| Tension nominale UN | 1000 V |
| Matériau isolant | PA |
| Nombre de positions | 4 |
| Tension de surtension nominale | 8 kV |
| courant de charge maximal | 232 A |
| Catégorie de surtension | III |
| Section nominale | 95 mm² |
| Nombre de connexions | 8 |
| Couple de serrage max | 20 Nm |
| Couple de serrage, min | 15 Nm |
| Groupe de matériaux isolants | I |
| Conductor cross section AWG max. | 3/0 |
| Conductor cross section AWG min. | 4 |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Conductor cross section solid max. | 95 mm² |
| Conductor cross section solid min. | 25 mm² |
| Conductor cross section flexible max. | 95 mm² |
| Conductor cross section flexible min. | 35 mm² |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Section maximale du conducteur AWG, flexible | 3/0 |
| Section minimale du conducteur AWG, flexible | 2 |
| Section transversale avec pont d'insertion, solide max. | 95 mm² |
| 2 conducteurs de même section, solide max. | 35 mm² |
| 2 conducteurs de même section transversale, solide min. | 25 mm² |
| Section transversale avec pont d'insertion, toronné max. | 70 mm² |
| 2 conducteurs de même section, toronnés max. | 35 mm² |
| 2 conducteurs de même section, toronnés min. | 25 mm² |
| Section transversale du conducteur flexible, avec virole avec manchon en plastique max. | 95 mm² |
| Section transversale du conducteur flexible, avec virole avec manchon en plastique min. | 35 mm² |
| Section transversale du conducteur flexible, avec virole sans manchon en plastique max. | 95 mm² |
| Section transversale du conducteur flexible, avec virole sans manchon en plastique min. | 35 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, max. | 35 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, min. | 16 mm² |
