UKK 5 BU

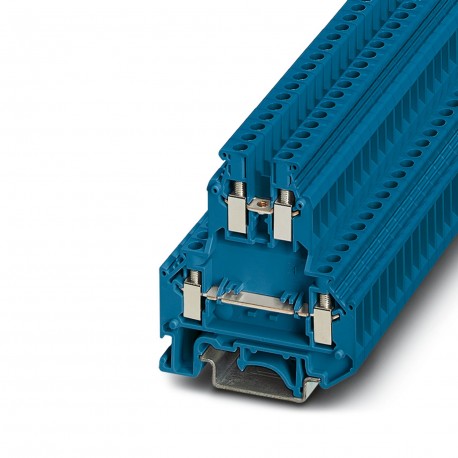

UKK 5 BU 2774091 PHOENIX CONTACT Double-level terminal block
$0.00USD
3769 en stock
Spécifications clés
:4 mm² / 0.9 kg
Couleur:blue (RAL 5015)
Largeur:6.2 mm
Hauteur:56 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 4 mm² / 0.9 kg | |
| Couleur | blue (RAL 5015) |
| Largeur | 6.2 mm |
| Hauteur | 56 mm |
| Résultat | Test passed |
| Potentiels | 2 |
| Révolutions | 135 |
| Type de produit | Multi-level terminal block |
| Filetage | M3 |
| Type de montage | NS 35/7,5 |
| Nombre de lignes | 2 |
| vitesse de rotation | 10 rpm |
| Profondeur sur NS 32 | 67 mm |
| largeur du couvercle d'extrémité | 2.5 mm |
| Courant nominal | 32 A |
| Tension nominale | 500 V |
| Panneau latéral ouvert | Yes |
| Révision de l'article | 10 |
| longueur de dénudage | 8 mm |
| Durée d'exposition | 30 s |
| Section transversale AWG | 24 ... 12 (converted acc. to IEC) |
| Couple de serrage | 0.6 ... 0.8 Nm |
| Profondeur sur NS 35/15 | 69.5 mm |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 62 mm |
| Matériau isolant | PA |
| Tension de surtension nominale | 6 kV |
| Consigne de force de test | 1 N |
| courant de charge maximal | 32 A (with 4 mm² conductor cross section) |
| Catégorie de surtension | III |
| Section nominale | 4 mm² |
| Nombre de connexions | 4 |
| point de consigne de tension de test | 7.3 kV |
| support de fixation sur rail DIN | NS 32/NS 35 |
| Groupe de matériaux isolants | I |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Section/poids du conducteur | 0.2 mm² / 0.2 kg |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.2 mm² ... 4 mm² |
| Connexion conforme aux normes | IEC 60947-7-1 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Exigence d'essai d'élévation de température | Increase in temperature ≤ 45 K |
| Courant de tenue de courte durée 4 mm² | 0.48 kA |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Section transversale du conducteur, flexible [AWG] | 24 ... 12 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Section transversale avec pont d'insertion, rigide | 4 mm² |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| 2 conducteurs de même section, solides | 0.2 mm² ... 1.5 mm² |
| Section transversale avec pont d'insertion, flexible | 2.5 mm² |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 1.02 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.25 mm² ... 2.5 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.25 mm² ... 4 mm² |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 1.5 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 1.5 mm² |
Description du produit
Double-level terminal block, nominal voltage: 500 V, nominal current: 32 A, connection type: Screw connection, 1st and 2nd floor, Sizing cross-section: 4 mm², cross-section: 0.2 mm² - 4 mm², mounting
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
