UM 45-16RM/MR-G24/1/PLC
UM 45-16RM/MR-G24/1/PLC 2962913 PHOENIX CONTACT Active module
$0.00USD
3636 en stock
Spécifications clés
:32
Couleur:green (RAL 6021)
Profondeur:50.5 mm
Pas:2.54 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 32 | |
| Couleur | green (RAL 6021) |
| Profondeur | 50.5 mm |
| Pas | 2.54 mm |
| Largeur | 214 mm |
| Hauteur | 45 mm |
| Type de produit | Interface module |
| Filetage | M3 |
| Note de l'assemblée | in rows with zero spacing |
| Type de montage | DIN rail mounting |
| Mode de fonctionnement | 100% operating factor |
| Nombre de canaux | 16 |
| Avec des composants | yes |
| Révision de l'article | 11 |
| Matériel de contact | AgNi, 5 µm hard gold-plated |
| Degré de pollution | 2 |
| longueur de dénudage | 8 mm |
| Méthode de connexion | IDC/FLK pin strip |
| Position de montage | any |
| Carte d'E/S compatible | 6ES7422-1BL00-0AA0 |
| Notes sur le fonctionnement | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| circuit de protection | Freewheeling diode; Freewheeling diode |
| Plage de tension d'entrée | 19.2 V DC ... 26.4 V DC |
| Nombre de positions | 50 |
| Tension de surtension nominale | 4 kV (Basic insulation) |
| Degré de protection | IP00 |
| Catégorie de surtension | III |
| Heure de libération typique | 15 ms |
| Composants compatibles | Miniature relay, REL-MR-G 24/1 |
| Nombre de connexions | 1 |
| Normes/réglementations | DIN EN 50178 |
| temps de réponse typique | 5 ms |
| type de commutation de contact | 1 N/O contact |
| courant d'appel maximal | 5 A |
| courant de commutation minimal | 1 mA |
| Affichage de l'état présent | Yes |
| Affichage de l'état/canal | Yellow LED |
| Type de contacteur | Double contact |
| durée de vie mécanique | 2x 107cycles |
| Tension d'entrée nominale UN | 24 V DC |
| Tension d'isolation nominale | 260 V AC |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation minimale | 5 V |
| Affichage de la tension de fonctionnement | Green LED |
| Section transversale du conducteur AWG | 26 ... 14 |
| Limitation du courant continu | 3 A |
| Courant d'entrée typique à l'UN | 6.5 mA |
| Section transversale du conducteur rigide | 0.14 mm² ... 1.5 mm² |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Section transversale du conducteur flexible | 0.14 mm² ... 1.5 mm² |
| Pouvoir de coupure (charge ohmique) max. | 72 W (24 V DC) |
| Plage de tension d'entrée par rapport à l'UN | 0.8 ... 1.1 |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Description du produit

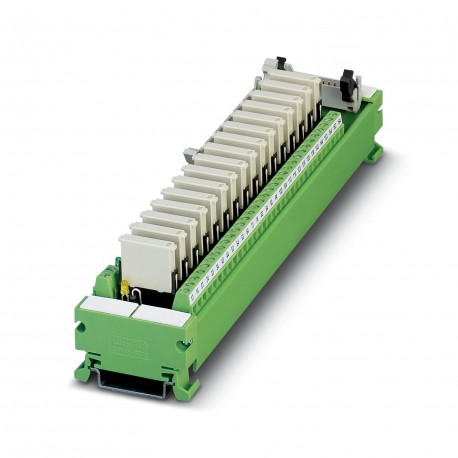

VARIOFACE-COMPACT-LINE, output module with 16 miniature relays, 1 open contact respectively, plugged in, for 24 V DC (incl. relay)
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
