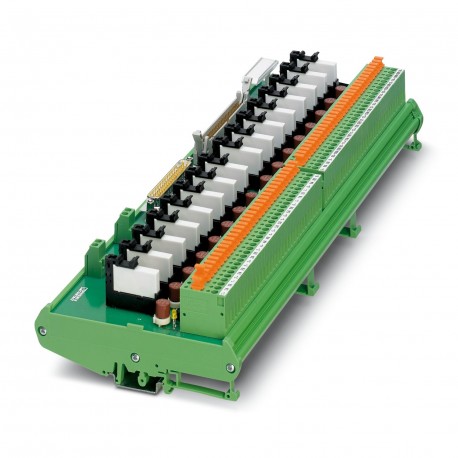

UM-D37SUB/M/HC3/16DI/MR/SI/MT
UM- D37SUB/M/HC3/16DI/MR/SI/MT 2900066 PHOENIX CONTACT Active module
$0.00USD
3145 en stock
Spécifications clés
:TDIL11 (redundant)
Profondeur:66 mm
Largeur:344 mm
Hauteur:126 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| TDIL11 (redundant) | |
| Profondeur | 66 mm |
| Largeur | 344 mm |
| Hauteur | 126 mm |
| Altitude | ≤ 2000 m |
| Isolation | Functional insulation |
| Type de produit | Interface module |
| Filetage | M3 |
| Note de l'assemblée | in rows with zero spacing |
| Type de montage | DIN rail mounting |
| Mode de fonctionnement | 100% operating factor |
| Nombre de canaux | 16 |
| Révision de l'article | 04 |
| Matériel de contact | Ag alloy, hard gold-plated |
| Degré de pollution | 2 |
| longueur de dénudage | 8 mm |
| Méthode de connexion | D-SUB pin strip |
| Position de montage | any |
| Carte d'E/S compatible | TDIL01 (non-redundant) |
| Notes sur le fonctionnement | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| circuit de protection | Fuse |
| Plage de tension d'entrée | 40.8 V DC ... 52.8 V DC |
| Nombre de positions | 37 |
| Tension de surtension nominale | 0.6 kV (1.2/50 μs) |
| Degré de protection | IP00 |
| Catégorie de surtension | II |
| Heure de libération typique | 7 ms |
| Nombre de connexions | 1 |
| Normes/réglementations | EN IEC 60664-1 |
| temps de réponse typique | 5 ms |
| type de commutation de contact | 1 N/O contact |
| courant de commutation minimal | 1 mA (10 mA with damaged gold coating) |
| Affichage de l'état présent | Yes |
| Affichage de l'état/canal | Yellow LED |
| Type de contacteur | Single contact |
| durée de vie mécanique | approx. 2x 107cycles |
| Tension d'entrée nominale UN | 48 V DC |
| Tension d'isolation nominale | 63 V |
| Tension de commutation maximale | 36 V DC (60 V DC with damaged gold coating) |
| Tension de commutation minimale | 100 mV (12 V DC with damaged gold coating) |
| Section transversale du conducteur AWG | 24 ... 12 |
| Limitation du courant continu | 50 mA (500 mA with damaged gold coating) |
| Courant d'entrée typique à l'UN | 6.5 mA |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Température ambiante (fonctionnement) | -15 °C ... 50 °C |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Pouvoir de coupure (charge ohmique) max. | 1.2 W (at 24 V DC) |
| Plage de tension d'entrée par rapport à l'UN | 0.85 ... 1.1 |
| Température ambiante (stockage/transport) | -15 °C ... 50 °C |
| Degré de protection (Emplacement d'installation) | ≥ IP54 (Installation location) |
Description du produit
16-channel relay module for Honeywell C300 input cards. The module is activated on the control side via 37-pole D-SUB or 50-pole FLK. On the field side, a screw connection with knife interrupt is avai
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
