UMK-16 OM-R/MF/MKDS

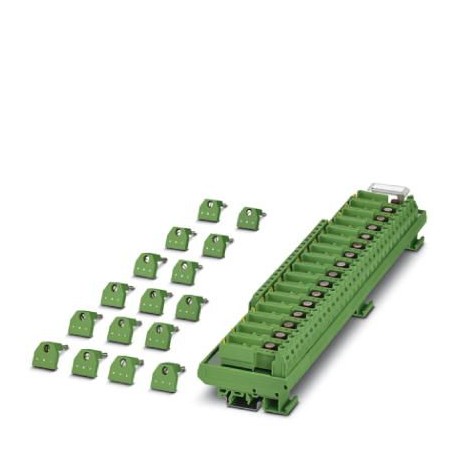

UMK-16 OM-R/MF/MKDS 2972770 PHOENIX CONTACT Optocoupler module
$0.00USD
3428 en stock
Spécifications clés
GTIN:4017918088736
Note:Made to Order (non-returnable)
Clé de commande:2972770
page du catalogue:Page 553 (C-7-2013)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918088736 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2972770 |
| page du catalogue | Page 553 (C-7-2013) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| Couleur (Données de sortie) | green |
| numéro de tarif douanier | 85369010 |
| Filetage (Général) | M3 |
| Nom de la connexion (Général) | Input |
| Longueur de dénudage (Général) | 8 mm |
| Méthode de connexion (Générale) | Screw connection |
| Profondeur (Données commerciales clés) | 72 mm |
| Largeur (Données commerciales clés) | 326.5 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 77 mm |
| Nombre de canaux (données de sortie) | 16 |
| Nombre de postes (Général) | 20 |
| Avec composants (Données de sortie) | no |
| Position de montage (Données de sortie) | any |
| Nombre de connexions (Général) | 2 |
| (Données de connexion pour la connexion 2) | DIN VDE 0160 (in relevant parts) |
| Instructions d'assemblage (Données de sortie) | In rows with zero spacing |
| Composants compatibles (données de sortie) | Digital I/O modules |
| Tension d'alimentation nominale (Données d'entrée) | 250 V |
| Poids par pièce (emballage exclu) | 551.060 g |
| Section transversale du conducteur AWG (Général) | 24 ... 12 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Section transversale d'un conducteur solide (Général) | 0.2 mm² ... 4 mm² |
| Limitation du courant continu (Données d'entrée) | 4 A (Optocoupler dependent) |
| Matériau d'isolation pour le logement (Données de sortie) | PVC, side panel PA non-reinforced, |
| Section transversale du conducteur flexible (Général) | 0.2 mm² ... 2.5 mm² |
| Affichage de l'état/canal (conditions ambiantes) | Yellow LED |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 50 °C |
| Filetage (Données de connexion pour la connexion 1) | M3 |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 30 mA (Optocoupler dependent) |
| Nom de la connexion (Données de connexion pour la connexion 1) | Output |
| Longueur de dénudage (Données de connexion pour la connexion 1) | 8 mm |
| Température ambiante (stockage/transport) (Dimensions) | -20 °C ... 70 °C |
| Méthode de connexion (Données de connexion pour la connexion 1) | Screw connection |
| Nombre de positions (Données de connexion pour la connexion 1) | 3 |
| Nombre de connexions (Données de connexion pour la connexion 1) | 32 |
| Normes/réglementations (Données de connexion pour la connexion 2) | DIN VDE 0110b, Gr. C for 250 V DC |
| Détection d'erreur (rupture de ligne / court-circuit) (Données d'entrée) | no |
| Section transversale du conducteur AWG (Données de connexion pour la connexion 1) | 24 ... 10 |
| Section transversale du conducteur plein (Données de connexion pour la connexion 1) | 0.2 mm² ... 6 mm² |
| Section transversale du conducteur flexible (Données de connexion pour la connexion 1) | 0.2 mm² ... 4 mm² |
| Connexion conforme à la norme (Données de connexion pour la connexion 2) | CUL |
Description du produit
Interface module, with plug-in socket for 16 solid-state relays, with fixing hook, screw connection, with light display and fuse, with negative connection control logic
