UMSTBVK 2,5/ 4-G-5,08 PA 0

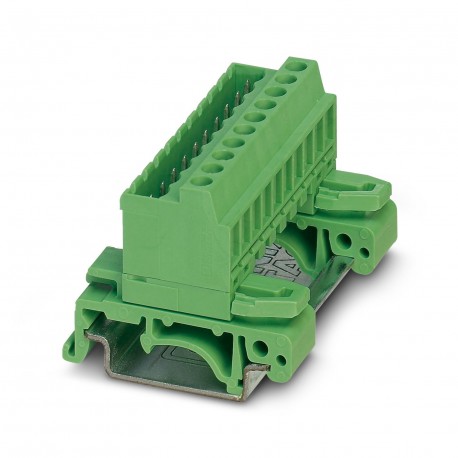

UMSTBVK 2,5/ 4-G-5,08 PA 0 1742127 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4692 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:DIN rail mounting
Pas:5.08 mm
Couleur ():()
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | DIN rail mounting |
| Pas | 5.08 mm |
| Couleur () | () |
| Largeur [w] | 21.82 mm |
| Hauteur [h] | 42.5 mm |
| Longueur [l] | 34.5 mm |
| Type de verrouillage | without |
| Gamme de produits | COMBICON Connectors M |
| Type de produit | DIN rail connector |
| Spécification | IEC 60664-1:2007-04 |
| Nombre de lignes | 1 |
| Famille de produits | UMSTBVK 2,5/..-G |
| bride de montage | without |
| Révision de l'article | 01 |
| Système de connecteurs | COMBICON MSTB 2,5 |
| Matériel de contact | Cu alloy |
| longueur de dénudage | 7 mm |
| Méthode de connexion | Screw connection with tension sleeve |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 12 A |
| Tension nominale UN | 320 V |
| Notes sur le fonctionnement | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 4 |
| Nombre de potentiels | 4 |
| Tension nominale (II/2) | 630 V |
| Tête de vis à entraînement par forme | Slotted (L) |
| Section nominale | 2.5 mm² |
| Nombre de connexions | 4 |
| Tension nominale (III/2) | 320 V |
| Tension nominale (III/3) | 320 V |
| Type de connexion de contact | Pin |
| caractéristiques de surface | Tin-plated |
| Groupe de matériaux isolants | I |
| Broches à souder par potentiel | 1 |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 4 kV |
| Section transversale du conducteur AWG | 24 ... 12 |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension de surtension nominale (III/3) | 4 kV |
| Section transversale du conducteur rigide | 0.2 mm² ... 2.5 mm² |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 630 V |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Tension d'isolation nominale (III/2) | 320 V |
| Tension d'isolation nominale (III/3) | 320 V |
| distance de fuite minimale (II/2) | 3.2 mm |
| ligne de fuite minimale (III/2) | 3 mm |
| ligne de fuite minimale (III/3) | 4 mm |
| Calibre cylindrique axb / diamètre | 2.8 mm x 2.0 mm / 2.4 mm |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| Point de terminaison de surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| zone de contact de la surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| 2 conducteurs de même section, solides | 0.2 mm² ... 1 mm² |
| Point de terminaison de surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| 2 conducteurs de même section, flexibles | 0.2 mm² ... 1.5 mm² |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
| Sens de connexion du conducteur par rapport au sens de la prise | 0 ° |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
| Section transversale du conducteur, flexible, avec embout, avec gaine plastique | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique | 0.25 mm² ... 2.5 mm² |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 1 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 1.5 mm² |
Description du produit
DIN rail connector, nominal cross section: 2.5 mm2, nominal current: 12 A, rated voltage (III/2): 320 V, contact surface: Sn, contact connection type: Pin, number of potentials: 4, number of rows: 1,
