USLKG 6 N-1

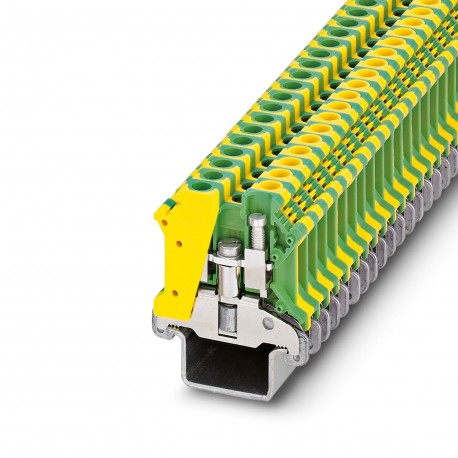

USLKG 6 N-1 0444048 PHOENIX CONTACT Ground modular terminal block
$0.00USD
4308 en stock
Spécifications clés
:1201442 E/UK
Note:Please observe the current carrying capacity of the DIN rails.
Couleur:green-yellow
Largeur:8.2 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 1201442 E/UK | |
| Note | Please observe the current carrying capacity of the DIN rails. |
| Couleur | green-yellow |
| Largeur | 8.2 mm |
| Hauteur | 42.5 mm |
| sortir | (Permanent) |
| Type de produit | Ground terminal block |
| Filetage | M4 |
| Plage de couple | 1.5 Nm ... 1.8 Nm |
| Type de montage | NS 35/15-2,3 |
| Pied d'ancrage | Yes |
| Identification | II 2 GD Ex eb IIC |
| Nombre de lignes | 1 |
| Profondeur sur NS 32 | 52 mm |
| Panneau latéral ouvert | No |
| Révision de l'article | 17 |
| longueur de dénudage | 10 mm |
| Section transversale AWG | 24 ... 8 (converted acc. to IEC) |
| Couple de serrage | 1.5 ... 1.8 Nm |
| Profondeur sur NS 35/15 | 54.5 mm |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 47 mm |
| Matériau isolant | PA |
| Nombre de positions | 1 |
| Tension de surtension nominale | 8 kV |
| Catégorie de surtension | III |
| Section nominale | 6 mm² |
| Nombre de connexions | 2 |
| Capacité de connexion AWG | 24 ... 8 |
| Section nominale AWG | 10 |
| montage du bornier | 1.5 Nm ... 1.8 Nm (PE foot with mounting screw, M4) |
| Accessoires certifiés Ex | 1205066 SZS 1,0X4,0 VDE |
| Plage de couple pour pied en PE | 1.5 Nm ... 1.8 Nm |
| capacité de connexion rigide | 0.2 mm² ... 10 mm² |
| Groupe de matériaux isolants | I |
| Plage de températures de fonctionnement | -60 °C ... 110 °C |
| Capacité de connexion flexible | 0.2 mm² ... 6 mm² |
| Section transversale du conducteur rigide | 0.2 mm² ... 10 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.2 mm² ... 6 mm² |
| Connexion conforme aux normes | IEC 60947-7-2 |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passed |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Section transversale du conducteur, flexible [AWG] | 24 ... 10 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passed |
| Application de matériaux isolants statiques par temps froid | -60 °C |
| Dissipation de puissance maximale en condition nominale | 1.31 W |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) | passed |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.25 mm² ... 6 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) | 130 °C |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.25 mm² ... 6 mm² |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Description du produit
Ground terminal, number of connections: 2, number of poles: 1, connection type: Screw connection, cross-section: 0.2 mm² - 10 mm², fixing type: PE foot with fixing screw, M4, mounting class: NS 35/15-
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
