UT 4-PE/L/TG

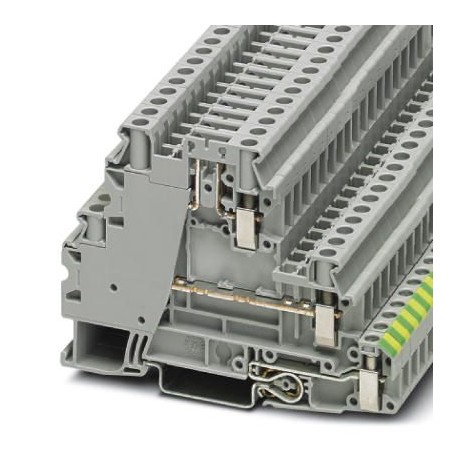

UT 4-PE/L/TG 3214365 PHOENIX CONTACT Ground modular terminal block
$0.00USD
3524 en stock
Spécifications clés
GTIN:4046356895712
Clé de commande:3214365
page du catalogue:Page 232 (C-1-2017)
Unité d'emballage:50 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356895712 |
| Clé de commande | 3214365 |
| page du catalogue | Page 232 (C-1-2017) |
| Unité d'emballage | 50 pc |
| Largeur (Générale) | 6.2 mm |
| Taille (Général) | 60.1 mm |
| Longueur (générale) | 92.7 mm |
| Pays d'origine | PL (Poland) |
| Remarque (Dimensions) | Please observe the current carrying capacity of the DIN rails. |
| (Données de connexion) | IEC 60947-7-1 |
| numéro de tarif douanier | 85369010 |
| quantité minimale de commande | 50 pc |
| Hauteur NS 35/15 (Général) | 69.2 mm |
| Filetage (Dimensions) | M3 |
| Hauteur NS 35/7,5 (Général) | 61.7 mm |
| Couleur (Données commerciales clés) | gray |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Longueur de dénudage (Dimensions) | 9 mm |
| Méthode de connexion (Dimensions) | Screw connection |
| Niveau ASD (Données commerciales clés) | 0.964 (m/s2)2/Hz |
| Potentiel (Données commerciales clés) | 3 |
| Formulaire de choc (Données commerciales clés) | Half-sine |
| Accélération (Données commerciales clés) | 5 g |
| Couple de serrage max (Dimensions) | 0.8 Nm |
| Spectre de test (Données commerciales clés) | Service life test category 1, class B, body mounted |
| Couple de serrage, min (Dimensions) | 0.6 Nm |
| Durée du choc (Données commerciales clés) | 30 ms |
| Fréquence des tests (Données commerciales clés) | f1= 5 Hz to f2= 150 Hz |
| Poids par pièce (emballage exclu) | 31.610 g |
| Ouvrir le panneau latéral (Données commerciales clés) | No |
| Instructions de test (Données commerciales clés) | X-, Y- and Z-axis (pos. and neg.) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Calibre cylindrique interne (Dimensions) | A4 |
| Nombre de niveaux (Données commerciales clés) | 3 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Protection des doigts (Données commerciales clés) | guaranteed |
| Résultat du test de choc (Données commerciales clés) | Test passed |
| Courant nominal IN (Données commerciales clés) | 20 A (with 4 mm² conductor cross section) |
| Tension nominale UN (Données commerciales clés) | 500 V |
| Degree of pollution (Key Commercial Data) | 3 |
| Matériau isolant (Données commerciales clés) | PA |
| Tension de surtension nominale (Données commerciales clés) | 6 kV |
| Courant de charge maximal (Données commerciales clés) | 20 A (with 6 mm² conductor connection) |
| Overvoltage category (Key Commercial Data) | III |
| Section nominale (Données commerciales clés) | 4 mm² |
| Nombre de connexions (Données commerciales clés) | 5 |
| Durée du test par axe (Données commerciales clés) | 5 h |
| Section transversale du conducteur AWG max. (Dimensions) | 10 |
| Section transversale du conducteur AWG min. (Dimensions) | 26 |
| Raccordement conforme aux normes (Dimensions) | IEC 60947-7-1 |
| Section transversale maximale du conducteur plein (Dimensions) | 6 mm² |
| Section transversale minimale du conducteur solide (Dimensions) | 0.14 mm² |
| Groupe de matériaux isolants (Données commerciales clés) | I |
| Protection du dos de la main (Données commerciales clés) | guaranteed |
| Section transversale du conducteur flexible max. (Dimensions) | 6 mm² |
| Section transversale du conducteur flexible min. (Dimensions) | 0.14 mm² |
| Connexion conforme à la norme (Données de connexion) | IEC 60947-7-1/IEC 60947-7-2 |
| Nombre de chocs par direction (Données commerciales clés) | 3 |
| Spécifications de test, test de choc (Données commerciales clés) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Section maximale du conducteur AWG, flexible (Dimensions) | 10 |
| Section minimale du conducteur AWG, flexible (Dimensions) | 26 |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Spécifications du test de protection contre les chocs (Données commerciales clés) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Oscillation, résultat du test de bruit à large bande (Données commerciales clés) | Test passed |
| Application des matériaux isolants statiques en milieu froid (Données commerciales clés) | -60 °C |
| Dissipation de puissance maximale en conditions nominales (Données commerciales clés) | 1.02 W (the value is multiplied when connecting multiple levels) |
| Spécifications de test, oscillation, bruit à large bande (Données commerciales clés) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Section du conducteur flexible, avec virole et manchon en plastique max. (Dimensions) | 4 mm² |
| Section transversale du conducteur flexible, avec virole et manchon en plastique min. (Dimensions) | 0.14 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) (Données commerciales clés) | 130 °C |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Dimensions) | 4 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Dimensions) | 0.14 mm² |
| Indice de température des matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) (Données commerciales clés) | 130 °C |
Description du produit
Ground terminal, Current and voltage are determined by the connector used., nominal voltage: 500 V, nominal current: 28 A, connection type: Screw connection, Sizing section: 4 mm², section: 0.14 mm² -
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
