En stock Produit phare
UTI 6-L/L

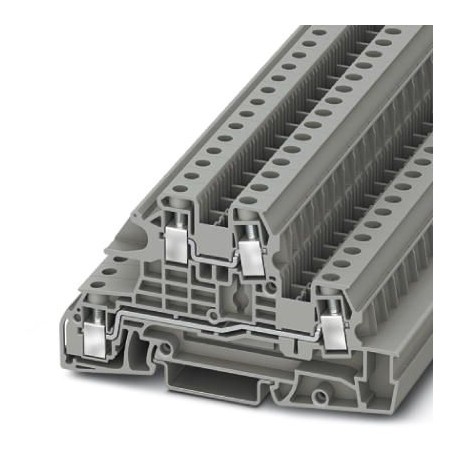

UTI 6-L/L 3076042 PHOENIX CONTACT Installation level terminal block
$0.00USD
3579 en stock
Spécifications clés
GTIN:4046356817646
Clé de commande:3076042
Unité d'emballage:50 pc
Largeur (Générale):8.2 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356817646 |
| Clé de commande | 3076042 |
| Unité d'emballage | 50 pc |
| Largeur (Générale) | 8.2 mm |
| Longueur (générale) | 95 mm |
| Pays d'origine | PL (Poland) |
| Remarque (Dimensions) | Please observe the current carrying capacity of the DIN rails. |
| numéro de tarif douanier | 85369010 |
| (Données commerciales clés) | 10 mm² / 2 kg |
| quantité minimale de commande | 50 pc |
| Hauteur NS 35/15 (Général) | 59 mm |
| Filetage (Dimensions) | M3 |
| Hauteur NS 35/7,5 (Général) | 51.5 mm |
| Note (Données commerciales clés) | Assembly instruction:In order to securely fix the neutral busbar in place, support brackets must be placed at the beginning and end of each terminal strip as well as every 20 cm on longer terminal strips.The corresponding support brackets can be found at phoenixcontact.net/products |
| Couleur (Données commerciales clés) | gray |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Longueur de dénudage (Dimensions) | 9 mm |
| Méthode de connexion (Dimensions) | Screw connection |
| Niveau ASD (Données commerciales clés) | 6.12 (m/s2)2/Hz |
| Formulaire de choc (Données commerciales clés) | Half-sine |
| Accélération (Données commerciales clés) | 30g |
| Couple de serrage max (Dimensions) | 0.6 Nm |
| Spectre de test (Données commerciales clés) | Service life test category 2, bogie-mounted |
| Couple de serrage, min (Dimensions) | 0.5 Nm |
| Durée du choc (Données commerciales clés) | 18 ms |
| Fréquence des tests (Données commerciales clés) | f1= 5 Hz to f2= 250 Hz |
| Poids par pièce (emballage exclu) | 27.740 g |
| Ouvrir le panneau latéral (Données commerciales clés) | Yes |
| Instructions de test (Données commerciales clés) | X-, Y- and Z-axis (pos. and neg.) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Calibre cylindrique interne (Dimensions) | A5 |
| Nombre de niveaux (Données commerciales clés) | 3 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Protection des doigts (Données commerciales clés) | guaranteed |
| Résultat du test de choc (Données commerciales clés) | Test passed |
| Essais de flexion (Données commerciales clés) | 135 |
| Courant nominal IN (Données commerciales clés) | 38 A (with 6 mm² conductor cross section) |
| Tension nominale UN (Données commerciales clés) | 400 V |
| Courant à court terme (Données commerciales clés) | 1.2 kA |
| Degree of pollution (Key Commercial Data) | 3 |
| Matériau isolant (Données commerciales clés) | PA |
| Tension de surtension nominale (Données commerciales clés) | 6 kV |
| Résultat de l'essai de traction (Données commerciales clés) | Test passed |
| Courant de charge maximal (Données commerciales clés) | 47 A (with 10 mm² conductor cross section) |
| Overvoltage category (Key Commercial Data) | III |
| Ajustement parfait sur le support (Données commerciales clés) | NS 35 |
| Section nominale (Données commerciales clés) | 6 mm² |
| Nombre de connexions (Données commerciales clés) | 4 |
| Résultat du test de flexion (Données commerciales clés) | Test passed |
| Résultat du test thermique (Données commerciales clés) | Test passed |
| Durée du test par axe (Données commerciales clés) | 5 h |
| Section transversale du conducteur AWG max. (Dimensions) | 8 |
| Section transversale du conducteur AWG min. (Dimensions) | 24 |
| Consigne de force de traction (Données commerciales clés) | 90 N |
| Section transversale maximale du conducteur plein (Dimensions) | 10 mm² |
| Section transversale minimale du conducteur solide (Dimensions) | 0.2 mm² |
| Groupe de matériaux isolants (Données commerciales clés) | I |
| Exigences, chute de tension (Données commerciales clés) | ≤ 3.2 mV |
| Protection du dos de la main (Données commerciales clés) | guaranteed |
| Vitesse de rotation lors de l'essai de flexion (Données commerciales clés) | 10 rpm |
| Résultat du test de chute de tension (Données commerciales clés) | Test passed |
| Point de consigne du test de surtension (Données commerciales clés) | 7.3 kV |
| Section transversale du conducteur flexible max. (Dimensions) | 10 mm² |
| Section transversale du conducteur flexible min. (Dimensions) | 0.2 mm² |
| Résultat du test de surtension (Données commerciales clés) | Test passed |
| NF F16-101, NF F10-102 Classe F (Données commerciales clés) | 2 |
| NF F16-101, NF F10-102 Classe I (Données commerciales clés) | 2 |
| Nombre de chocs par direction (Données commerciales clés) | 3 |
| Résultat d'un ajustement précis sur le support (Données commerciales clés) | Test passed |
| Résultat de stabilité en court-circuit (Données commerciales clés) | Test passed |
| Spécifications de test, test de choc (Données commerciales clés) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Température ambiante (fonctionnement) (Données commerciales clés) | -40 °C ... 130 °C |
| Résultat du test d'élévation de température (Données commerciales clés) | Test passed |
| Indice d'oxygène (DIN EN ISO 4589-2) (Données commerciales clés) | >32 % |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Spécifications du test de protection contre les chocs (Données commerciales clés) | DIN EN 50274 (VDE 0660-514):2002-11 |
| Essai de traction de la section transversale du conducteur (Données commerciales clés) | 10 mm² |
| Méthode d'essai de flamme (DIN EN 60695-11-10) (Données commerciales clés) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) (Données commerciales clés) | passed |
| 2 conducteurs de même section, rigide max. (Dimensions) | 2.5 mm² |
| 2 conducteurs de même section, solides min. (Dimensions) | 0.2 mm² |
| Oscillation, résultat du test de bruit à large bande (Données commerciales clés) | Test passed |
| 2 conducteurs de même section, multibrins max. (Dimensions) | 2.5 mm² |
| 2 conducteurs de même section, multibrins min. (Dimensions) | 0.2 mm² |
| consigne de tension de tenue à fréquence industrielle (Données commerciales clés) | 1.89 kV |
| Inflammabilité de surface NFPA 130 (ASTM E 162) (Données commerciales clés) | passed |
| Section/poids du conducteur d'essai de flexion (Données commerciales clés) | 0.2 mm² / 0.2 kg |
| Essais de court-circuit de la section transversale des conducteurs (Données commerciales clés) | 10 mm² |
| Application des matériaux isolants statiques en milieu froid (Données commerciales clés) | -60 °C |
| Comportement en cas d'incendie des véhicules ferroviaires (DIN 5510-2) (Données commerciales clés) | Test passed |
| Dissipation de puissance maximale en conditions nominales (Données commerciales clés) | 1.31 W (the value is multiplied when connecting multiple levels) |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) (Données commerciales clés) | 28 MJ/kg |
| Résultat du test de tenue en tension à fréquence industrielle (Données commerciales clés) | Test passed |
| Spécifications de test, oscillation, bruit à large bande (Données commerciales clés) | DIN EN 50155 (VDE 0115-200):2008-03 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R22 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R23 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R26 (Données commerciales clés) | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) (Données commerciales clés) | passed |
| Section du conducteur flexible, avec virole et manchon en plastique max. (Dimensions) | 6 mm² |
| Section transversale du conducteur flexible, avec virole et manchon en plastique min. (Dimensions) | 0.25 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) (Données commerciales clés) | 130 °C |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Dimensions) | 6 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Dimensions) | 0.25 mm² |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée d'efficacité (Données commerciales clés) | 30 s |
| Indice de température des matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) (Données commerciales clés) | 130 °C |
| Résultat du test de stabilité mécanique des points de connexion (5 connexions de conducteurs) (Données commerciales clés) | Test passed |
Description du produit
Distribution floor terminal block, nominal voltage: 400 V, nominal current: 38 A, Screw connection, Dimensioning cross-section: 6 mm², cross-section: 0.2 mm² - 10 mm², installation class: NS 35/7.5, N
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
