En stock Produit phare
VAL-CP-2S-350/O

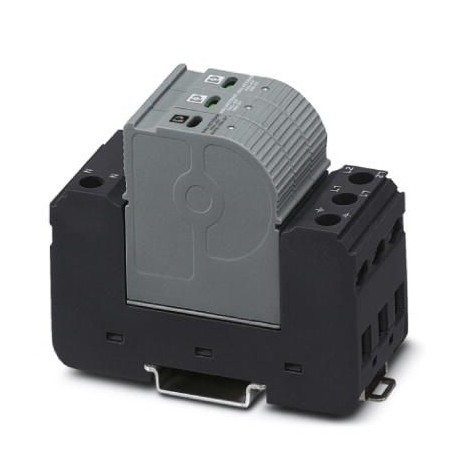

VAL-CP-2S-350/O 2881049 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
3259 en stock
Spécifications clés
GTIN:4046356049269
Note:Made to Order (non-returnable)
Clé de commande:2881049
(Général):63 A (gG / TWIN ferrule 2x 10mm²)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356049269 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2881049 |
| (Général) | 63 A (gG / TWIN ferrule 2x 10mm²) |
| page du catalogue | Page 41 (C-6-2013) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | N-G |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | black |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| Couleur (conditions ambiantes) | gray/blue |
| Type SPD (Données de connexion) | 4CA |
| Profondeur (Données commerciales clés) | 71.5 mm |
| Largeur (Données commerciales clés) | 37.25 mm |
| Type EN (Conditions ambiantes) | T2 |
| Taille (Données commerciales clés) | 90 mm |
| Tension nominale UN (Général) | 240/415 V AC (TN-S) |
| Tension nominale (Données de connexion) | 240/415 V AC |
| Fréquence nominale fN (Général) | 50 Hz (60 Hz) |
| IPE de courant résiduel (Général) | ≤ 1 µA |
| Choc (opération) (Dimensions) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Courant de charge nominal IL (Général) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| Temps de réponse tA(LN) (Général) | ≤ 25 ns |
| Temps de réponse tA(N-PE) (Général) | ≤ 100 ns |
| Degré de protection (Dimensions) | IP20 |
| Filetage (circuit de protection) | M5 |
| Comportement TOV à UT(LN) (Général) | 415 V AC (5 s / withstand mode) |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Comportement TOV à UT(N-PE) (Général) | 1200 V AC (200 ms / withstand mode) |
| Vibrations (fonctionnement) (Dimensions) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Fréquence nominale (Données de connexion) | 50/60 Hz |
| Mode de protection (Données de connexion) | L-L |
| Tension résiduelle Ures(LN) (Général) | ≤ 1.5 kV (at In) |
| Poids par pièce (emballage exclu) | 305.480 g |
| Matériau du boîtier (conditions ambiantes) | PBT-FR |
| Tension résiduelle Ures(N-PE) (Général) | ≤ 0.5 kV (at In) |
| Longueur de dénudage (circuit de protection) | 16 mm |
| Méthode de connexion (circuit de protection) | Screw connection |
| Pas horizontal (Données commerciales clés) | 2 Div. |
| Couple de serrage (circuit de protection) | 4.5 Nm |
| Mode de protection (conditions ambiantes) | L-N |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 3 |
| Niveau de protection contre les surtensions Up(LN) (Général) | ≤ 1.5 kV |
| Système de distribution d'énergie (Données de raccordement) | Wye |
| Niveau de protection contre les surtensions Up(L-PE) (Général) | ≤ 1.9 kV |
| Niveau de protection contre les surtensions Up(N-PE) (Général) | ≤ 1.5 kV |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | TN-S |
| Classification des essais CEI (conditions ambiantes) | II |
| Courant nominal de court-circuit ISCCR (Général) | 25 kA |
| Fusible de secours max. avec câblage de dérivation (Général) | 315 A (gG) |
| Tension continue maximale UC(N-PE) (Général) | 264 V AC |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Section du conducteur AWG (circuit de protection) | 12 ... 4 |
| Section transversale du conducteur solide (circuit de protection) | 2.5 mm² ... 25 mm² |
| Suivre le niveau de coupure actuel Ifi(N-PE) (Général) | 100 A (264 V AC) |
| Courant de décharge nominal In(LG) (Données de connexion) | 20 kA |
| Courant de décharge nominal In(LL) (Données de connexion) | 20 kA |
| Courant de décharge nominal In(LN) (Données de connexion) | 20 kA |
| Courant de décharge nominal In(NG) (Données de connexion) | 20 kA |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | optical |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (circuit de protection) | 2.5 mm² ... 16 mm² |
| Fusible de secours max. avec câblage traversant de type V (Général) | 40 A (gG / Biconnect M4 fork-type cable lug, 6 mm²) |
| Tension limite mesurée MLV (LG) (Données de connexion) | 2080 V |
| Tension limite mesurée MLV (LL) (Données de connexion) | 3280 V |
| Tension limite mesurée MLV (LN) (Données de connexion) | 2000 V |
| Tension limite mesurée MLV (NG) (Données de connexion) | 950 V |
| Tension de fonctionnement continue maximale UC(LN) (Général) | 350 V AC |
| Courant de décharge nominal In(8/20) µs (LN) (Général) | 20 kA |
| Tension de fonctionnement continue maximale UC(L-PE) (Général) | 350 V AC |
| Courant de décharge nominal In(8/20) µs (N-PE) (Général) | 20 kA |
| Courant de décharge maximal Imax(8/20) µs (LN) (Général) | 40 kA |
| Courant de décharge maximal Imax(8/20) µs (N-PE) (Général) | 40 kA |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Tension de fonctionnement continue maximale MCOV (LG) (Données de connexion) | 350 V AC |
| Tension de fonctionnement continue maximale MCOV (LL) (Données de connexion) | 700 V AC |
| Tension de fonctionnement continue maximale MCOV (LN) (Données de connexion) | 350 V AC |
| Tension de fonctionnement continue maximale MCOV (NG) (Données de connexion) | 264 V AC |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
