VAL-MB-T1/T2 600DC-PV/2+V

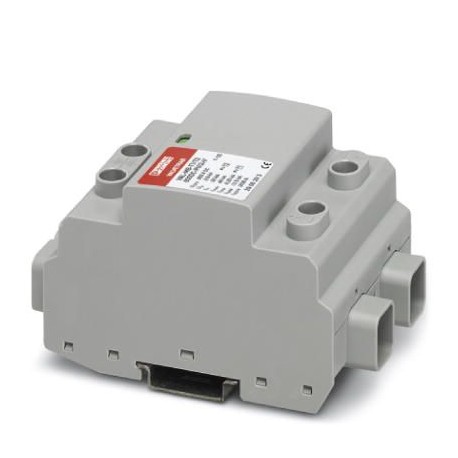

VAL-MB-T1/T2 600DC-PV/2+V 2906293 PHOENIX CONTACT Lightning/surge arrester type 1/2
$0.00USD
4267 en stock
Spécifications clés
GTIN:4055626063010
Note:Made to Order (non-returnable)
Clé de commande:2906293
(Général):≤ 3.6 kV (at 40 kA)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626063010 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2906293 |
| (Général) | ≤ 3.6 kV (at 40 kA) |
| page du catalogue | Page 41 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | (L-) - PE |
| Altitude (Dimensions) | ≤ 6000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, one-piece |
| Couleur (conditions ambiantes) | traffic grey A RAL 7042 |
| Temps de réponse tA (Général) | ≤ 25 ns |
| Profondeur (Données commerciales clés) | 65.5 mm |
| Largeur (Données commerciales clés) | 71.2 mm |
| Type EN (Conditions ambiantes) | T1 / T2 |
| Taille (Données commerciales clés) | 120 mm |
| IPE de courant résiduel (Général) | ≤ 45 µA DC |
| Choc (opération) (Dimensions) | 50g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Courant de charge nominal IL (Général) | 50 A |
| Tension résiduelle Ures (Général) | ≤ 2.9 kV (at In) |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Accessibilité (Conditions ambiantes) | Accessible |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Vibrations (fonctionnement) (Dimensions) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| Résistance d'isolement Riso (Général) | > 5 GΩ (at 500 V DC) |
| Poids par pièce (emballage exclu) | 417.800 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Niveau de protection contre les surtensions (Général) | ≤ 2.9 kV |
| Pas horizontal (Données commerciales clés) | 4 Div. |
| Consommation électrique en veille du PC (Général) | ≤ 36 mVA |
| Mode de protection (conditions ambiantes) | (L+) - (L-) |
| Normes/réglementations (Données de connexion) | EN 50539-11 2013 |
| Degré de pollution (conditions ambiantes) | 2 |
| Comportement en cas de défaillance du SPD (conditions ambiantes) | OCM (Open-circuit mode) |
| Emplacement d'installation (conditions ambiantes) | Inside |
| Courant de fonctionnement continu ICPV (Général) | < 45 µA |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | DC |
| Classification des essais CEI (conditions ambiantes) | PV I / II |
| Courant nominal de court-circuit ISCPV (Général) | 2000 A |
| Configuration de la connexion (conditions ambiantes) | Y configuration |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Courant de décharge nominal (8/20) µs (Général) | 20 kA |
| Courant de décharge maximal Imax(8/20) µs (Général) | 40 kA |
| Courant de décharge total Itotal(8/20) µs (Général) | 40 kA |
| Tension de fonctionnement continue maximale UCPV (Général) | 800 V DC |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | optical |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Courant de décharge total Itotal(10/350) µs (Général) | 12.5 kA |
| Filetage (Côté tension continue du circuit de protection (CC)) | M5 |
| Courant de décharge impulsionnel (10/350) µs, charge (Général) | 3.125 As |
| Longueur de dénudage (côté tension continue du circuit de protection (CC)) | 16 mm |
| Méthode de connexion (circuit de protection côté tension continue (CC)) | Screw connection |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Couple de serrage (Côté tension continue du circuit de protection (CC)) | 3 Nm |
| Courant de décharge impulsionnel (10/350) µs, valeur de crête limp (Général) | 6.25 kA |
| Courant de décharge impulsionnel (10/350) µs, énergie spécifique (Général) | 9.77 kJ/Ω |
| Emplacement d'installation du dispositif de déconnexion (conditions ambiantes) | Internal |
| Section transversale du conducteur AWG (côté tension continue du circuit de protection (DC)) | 14 ... 2 |
| Section transversale du conducteur flexible (côté tension continue du circuit de protection (CC)) | 2.5 mm² ... 35 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, max. (Côté tension continue du circuit de protection (CC)) | 10 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, min. (Côté tension continue du circuit de protection (CC)) | 2.5 mm² |
Description du produit
Overvoltage/lightning current protection device for isolated and grounded 2-pole photovoltaic 600V DC direct current systems, for rail mounting, temperature-controlled protection elements, status mess
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
