VAL-MB-T2 1500DC-PV/2+V-FM

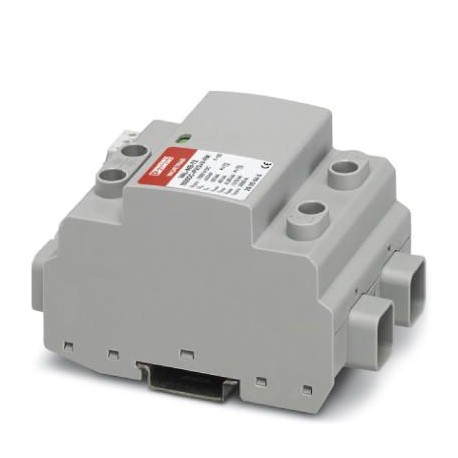

VAL-MB-T2 1500DC-PV/2+V-FM 2905646 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
3829 en stock
Spécifications clés
GTIN:4046356984195
Clé de commande:2905646
page du catalogue:Page 64 (C-4-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356984195 |
| Clé de commande | 2905646 |
| page du catalogue | Page 64 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Note (Générale) | The product is also suitable for applications in PV systems with a max. short-circuit current ISCPV= 15 kA (according to EN 50539-11:2013). |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85354000 |
| (Conditions ambiantes) | (L-) - PE |
| Altitude (Dimensions) | ≤ 6000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, one-piece |
| (Descriptions supplémentaires) | ≤ 5.4 kV (at 40 kA) |
| Couleur (conditions ambiantes) | traffic grey A RAL 7042 |
| Profondeur (Données commerciales clés) | 65.5 mm (incl. DIN rail 7.5 mm) |
| Largeur (Données commerciales clés) | 71.2 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Type EN (Conditions ambiantes) | T2 |
| Taille (Données commerciales clés) | 120 mm |
| Choc (opération) (Dimensions) | 50g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Accessibilité (Conditions ambiantes) | Accessible |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Vibrations (fonctionnement) (Dimensions) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| Poids par pièce (emballage exclu) | 389.400 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Pas horizontal (Données commerciales clés) | 4 Div. |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Mode de protection (conditions ambiantes) | (L+) - (L-) |
| Normes/réglementations (Données de connexion) | EN 50539-11 2013 |
| Degré de pollution (conditions ambiantes) | 2 |
| Comportement en cas de défaillance du SPD (conditions ambiantes) | OCM (Open-circuit mode) |
| Filetage (Indicateur/signalisation à distance) | M5 |
| (Circuit de protection côté tension continue (CC)) | 5 mA DC ... 1 A DC |
| Emplacement d'installation (conditions ambiantes) | Inside |
| Temps de réponse tA (Descriptions supplémentaires) | ≤ 25 ns |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Classification des essais CEI (conditions ambiantes) | PV II |
| Configuration de la connexion (conditions ambiantes) | Y configuration |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Longueur de dénudage (indicateur/signalisation à distance) | 16 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Screw connection |
| IPE de courant résiduel (Descriptions supplémentaires) | ≤ 55 µA DC |
| Couple de serrage (Indicateur/signalisation à distance) | 3 Nm |
| Courant de charge nominal IL (Descriptions supplémentaires) | 50 A |
| Tension résiduelle Ures (Descriptions supplémentaires) | ≤ 4.5 kV (at In) |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Optical, remote indicator contact |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Résistance d'isolement Riso (Descriptions complémentaires) | > 5 GΩ (at 500 V DC) |
| Niveau de protection contre les surtensions (Descriptions supplémentaires) | ≤ 4.5 kV |
| Filetage (Côté tension continue du circuit de protection (CC)) | M2 |
| Consommation électrique en veille du PC (Descriptions complémentaires) | ≤ 85 mVA |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 14 ... 2 |
| Longueur de dénudage (côté tension continue du circuit de protection (CC)) | 7 mm |
| Méthode de connexion (circuit de protection côté tension continue (CC)) | Screw connection |
| Courant de fonctionnement continu ICPV (Descriptions supplémentaires) | < 55 µA |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Courant de fonctionnement (côté tension continue du circuit de protection (CC)) | 5 mA AC ... 1.5 A AC |
| Tension de fonctionnement (côté tension continue du circuit de protection (CC)) | 5 V AC ... 250 V AC |
| Couple de serrage (Côté tension continue du circuit de protection (CC)) | 0.25 Nm |
| Courant nominal de court-circuit ISCPV (Descriptions supplémentaires) | 2000 A |
| Fonction de commutation (circuit de protection côté tension continue (DC)) | PDT contact |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 2.5 mm² ... 35 mm² |
| Courant de décharge nominal (8/20) µs (Descriptions supplémentaires) | 20 kA |
| Courant de décharge maximal Imax(8/20) µs (Descriptions supplémentaires) | 40 kA |
| Courant de décharge total Itotal(8/20) µs (Descriptions supplémentaires) | 40 kA |
| Emplacement d'installation du dispositif de déconnexion (conditions ambiantes) | Internal |
| Tension de fonctionnement continue maximale UCPV (Descriptions supplémentaires) | 1500 V DC |
| Section transversale du conducteur AWG (côté tension continue du circuit de protection (DC)) | 28 ... 16 |
| Section transversale du conducteur pleine (côté tension continue du circuit de protection (CC)) | 0.14 mm² ... 1.5 mm² |
| Section transversale du conducteur flexible (côté tension continue du circuit de protection (CC)) | 0.14 mm² ... 1.5 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, max. (Indicateur/signalisation à distance) | 10 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, min. (Indicateur/signalisation à distance) | 2.5 mm² |
Description du produit
Surge protection device for isolated and grounded systems of 1500 V DC photovoltaic 2-pole direct voltage, for rail mounting, with remote indication contact, temperature-controlled protection elements
