VAL-MS/3+1-BE/FM-UD

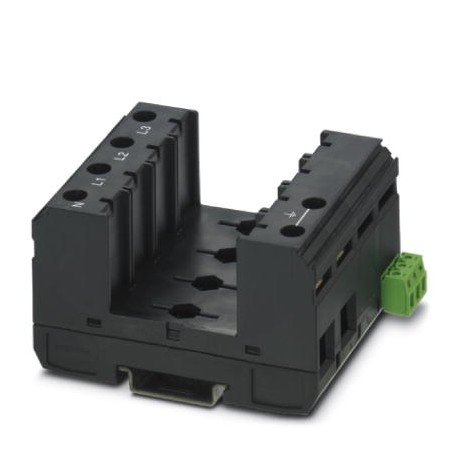

VAL-MS/3+1-BE/FM-UD 2858674 PHOENIX CONTACT Type 2 surge protection base element
$0.00USD
3825 en stock
Spécifications clés
GTIN:4017918915445
Note:Made to Order (non-returnable)
Clé de commande:2858674
page du catalogue:Page 59 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918915445 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2858674 |
| page du catalogue | Page 59 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | EN 61643-11 2012 |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | T2 |
| (Circuit de protection) | 1 A DC |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | Base element, DIN rail mounting |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Profondeur (Données commerciales clés) | 51.5 mm (incl. DIN rail 7.5 mm) |
| Largeur (Données commerciales clés) | 71 mm |
| Type EN (Conditions ambiantes) | T2 |
| Taille (Données commerciales clés) | 98.7 mm |
| (Indicateur/signalisation à distance) | 4.5 Nm (25 mm² ... 35 mm²) |
| Fréquence nominale fN (Général) | 50 Hz (60 Hz) |
| Choc (opération) (Dimensions) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Courant de charge nominal IL (Général) | 80 A |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Filetage (circuit de protection) | M2 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Vibrations (fonctionnement) (Dimensions) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Poids par pièce (emballage exclu) | 232.370 g |
| Matériau du boîtier (conditions ambiantes) | PBT |
| Longueur de dénudage (circuit de protection) | 7 mm |
| Méthode de connexion (circuit de protection) | Plug-in/screw connection via COMBICON |
| Pas horizontal (Données commerciales clés) | 4 Div. |
| Courant de fonctionnement (circuit de protection) | 5 mA AC ... 750 mA AC |
| Tension de fonctionnement (circuit de protection) | 5 V AC ... 250 V AC |
| Couple de serrage (circuit de protection) | 0.25 Nm |
| Tension continue maximale UC (Général) | 500 V AC |
| Normes/réglementations (Données de connexion) | IEC 61643-11 2011 |
| Fonction de commutation (circuit de protection) | PDT contact |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Filetage (Indicateur/signalisation à distance) | M5 |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Classification des essais CEI (conditions ambiantes) | II |
| Courant nominal de court-circuit ISCCR (Général) | 25 kA |
| Fusible de secours max. avec câblage de dérivation (Général) | 125 A (gG) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Longueur de dénudage (indicateur/signalisation à distance) | 16 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Fork-type cable lug |
| Couple de serrage (Indicateur/signalisation à distance) | 3 Nm (1,5 mm² ... 16 mm²) |
| Section du conducteur AWG (circuit de protection) | 28 ... 16 |
| Section transversale du conducteur solide (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Remote indication contact |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Fusible de secours max. avec câblage traversant de type V (Général) | 80 A (gG) |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 15 ... 2 |
| Section transversale du conducteur pleine (indicateur/signalisation à distance) | 1.5 mm² ... 35 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 1.5 mm² ... 16 mm² |
Description du produit
Base element for type 2 unloaders from the VALVETRAB MS product series, with remote indication contact. Execution for three-phase power supplies with separate N and PE conduction.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
