VAL-MS 3+V-BE

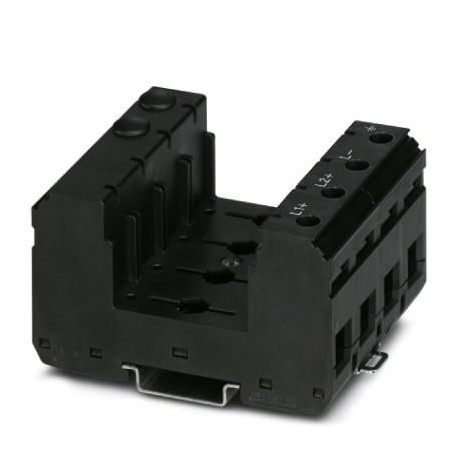

VAL-MS 3+V-BE 2905859 PHOENIX CONTACT Surge protection base element
$0.00USD
3519 en stock
Spécifications clés
GTIN:4055626002804
Note:Made to Order (non-returnable)
Clé de commande:2905859
page du catalogue:Page 59 (C-6-2015)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626002804 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2905859 |
| page du catalogue | Page 59 (C-6-2015) |
| Unité d'emballage | 32 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | (L-) - PE |
| Altitude (Dimensions) | ≤ 3000 m (amsl (above mean sea level)) |
| quantité minimale de commande | 32 pc |
| Type (Ambient conditions) | Base element, DIN rail mounting |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Profondeur (Données commerciales clés) | 51.5 mm (incl. DIN rail 7.5 mm) |
| Largeur (Données commerciales clés) | 71.2 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Type EN (Conditions ambiantes) | T2 |
| Taille (Données commerciales clés) | 89.8 mm |
| Choc (opération) (Dimensions) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Accessibilité (Conditions ambiantes) | Accessible |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Vibrations (fonctionnement) (Dimensions) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Poids par pièce (emballage exclu) | 222.000 g |
| Matériau du boîtier (conditions ambiantes) | PBT |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Pas horizontal (Données commerciales clés) | 4 Div. |
| Mode de protection (conditions ambiantes) | (L+) - (L-) |
| Normes/réglementations (Données de connexion) | EN 50539-11 2013 |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 2 |
| Comportement en cas de défaillance du SPD (conditions ambiantes) | OCM (Only in combination with VAL-MS...DC-PV-ST) |
| (Circuit de protection côté tension continue (CC)) | 4.5 Nm (25 mm² ... 35 mm²) |
| Emplacement d'installation (conditions ambiantes) | Inside |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Classification des essais CEI (conditions ambiantes) | PV T1 |
| Configuration de la connexion (conditions ambiantes) | Y configuration |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Courant de charge nominal IL (Descriptions supplémentaires) | 80 A |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | none |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Filetage (Côté tension continue du circuit de protection (CC)) | M5 |
| Longueur de dénudage (côté tension continue du circuit de protection (CC)) | 16 mm |
| Méthode de connexion (circuit de protection côté tension continue (CC)) | Fork-type cable lug |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Couple de serrage (Côté tension continue du circuit de protection (CC)) | 3 Nm (1,5 mm² ... 16 mm²) |
| Distance entre les parties sous tension et les parties mises à la terre (conditions ambiantes) | 8 mm |
| Emplacement d'installation du dispositif de déconnexion (conditions ambiantes) | Internal |
| Tension de fonctionnement continue maximale UCPV (Descriptions supplémentaires) | 1170 V DC |
| Section transversale du conducteur AWG (côté tension continue du circuit de protection (DC)) | 15 ... 2 |
| Section transversale du conducteur pleine (côté tension continue du circuit de protection (CC)) | 1.5 mm² ... 35 mm² |
| Section transversale du conducteur flexible (côté tension continue du circuit de protection (CC)) | 1.5 mm² ... 16 mm² |
Description du produit
Base element for surge arrester, for isolated DC voltage systems 1000 V DC, for rail mounting, 4-pole non-contact base element of remote indication, to protect two parallel MPP strings/trackers.
