VAL-MS 750/30/3+0-FM

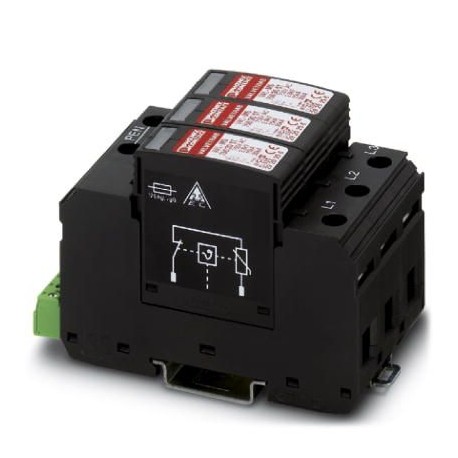

VAL-MS 750/30/3+0-FM 2920272 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4392 en stock
Spécifications clés
GTIN:4046356157896
Clé de commande:2920272
page du catalogue:Page 56 (C-4-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356157896 |
| Clé de commande | 2920272 |
| page du catalogue | Page 56 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Note (Générale) | For use in all low-voltage systems between L-PEN.Only for use in IT systems between L-PE if the bodies of the equipment in the low-voltage system are connected to the grounding system of the transformer station. (common grounding of the HV transformer station and the bodies of the LV consumer's installation. RE= RAaccording to IEC 60364-4-442/VDE 0100-442 Figure 44D/example a) |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | L-G |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | PBT |
| (Circuit de protection) | 1 A DC |
| (Données de connexion UL) | EN 61643-11 2012 |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| (Descriptions supplémentaires) | 1056 V AC (120 min / safe failure mode) |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Type SPD (Données de connexion) | 4CA |
| Profondeur (Données commerciales clés) | 65.7 mm (incl. DIN rail 7.5 mm) |
| Largeur (Données commerciales clés) | 53.4 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Type EN (Conditions ambiantes) | T2 |
| Taille (Données commerciales clés) | 98.7 mm |
| (Indicateur/signalisation à distance) | 4.5 Nm (25 mm² ... 35 mm²) |
| Tension nominale (Données de connexion) | 690 V AC |
| Choc (opération) (Dimensions) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Filetage (circuit de protection) | M2 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Vibrations (fonctionnement) (Dimensions) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Fréquence nominale (Données de connexion) | 50/60 Hz |
| Mode de protection (Données de connexion) | L-L |
| Poids par pièce (emballage exclu) | 393.000 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Courant de fonctionnement (spécifications UL) | 1 A AC |
| Tension de fonctionnement (spécifications UL) | 125 V AC |
| Longueur de dénudage (circuit de protection) | 7 mm |
| Couple de serrage (spécifications UL) | 4 lbf-in. |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (circuit de protection) | Plug-in/screw connection via COMBICON |
| Pas horizontal (Données commerciales clés) | 3 Div. |
| Courant de fonctionnement (circuit de protection) | 5 mA AC ... 1.5 A AC |
| Tension de fonctionnement (circuit de protection) | 5 V AC ... 250 V AC |
| Couple de serrage (circuit de protection) | 0.25 Nm |
| Mode de protection (conditions ambiantes) | L-PE |
| Fonction de commutation (circuit de protection) | PDT contact |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 3 |
| Filetage (Indicateur/signalisation à distance) | M5 |
| Temps de réponse tA (Descriptions supplémentaires) | ≤ 25 ns |
| Normes/réglementations (données de connexion UL) | IEC 61643-11 2011 |
| Système de distribution d'énergie (Données de raccordement) | Delta |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | TN-C |
| Classification des essais CEI (conditions ambiantes) | II |
| Tension nominale UN (Descriptions supplémentaires) | 554/960 V AC (TN-C) |
| Comportement de TOV à UT (Descriptions supplémentaires) | 1000 V AC (5 s / withstand mode) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Longueur de dénudage (indicateur/signalisation à distance) | 16 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Fork-type cable lug |
| Fréquence nominale fN (Descriptions supplémentaires) | 50 Hz (60 Hz) |
| IPE de courant résiduel (Descriptions supplémentaires) | ≤ 1.5 mA |
| Couple de serrage (Indicateur/signalisation à distance) | 3 Nm (1,5 mm² ... 16 mm²) |
| Section transversale du conducteur AWG (spécifications UL) | 30 ... 14 |
| Courant de charge nominal IL (Descriptions supplémentaires) | 80 A |
| Tension résiduelle Ures (Descriptions supplémentaires) | ≤ 2.9 kV (at In) |
| Section du conducteur AWG (circuit de protection) | 28 ... 16 |
| Couple de serrage (indicateur UL/signalisation à distance) | 30 lbf-in. |
| Section transversale du conducteur solide (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Courant de décharge nominal In(LG) (Données de connexion) | 10 kA |
| Courant de décharge nominal In(LL) (Données de connexion) | 10 kA |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Optical, remote indicator contact |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Tension limite mesurée MLV (LG) (Données de connexion) | 2560 V |
| Tension limite mesurée MLV (LL) (Données de connexion) | 4810 V |
| Niveau de protection contre les surtensions (Descriptions supplémentaires) | ≤ 2.9 kV |
| Consommation électrique en veille du PC (Descriptions complémentaires) | ≤ 1200 mVA |
| Tension continue maximale UC (Descriptions supplémentaires) | 760 V AC |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 15 ... 2 |
| Section transversale du conducteur pleine (indicateur/signalisation à distance) | 1.5 mm² ... 35 mm² |
| Section transversale du conducteur AWG (indicateur UL/signalisation à distance) | 10 ... 2 |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Courant nominal de court-circuit ISCCR (Descriptions supplémentaires) | 25 kA |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 1.5 mm² ... 16 mm² |
| Distance entre les parties sous tension et les parties mises à la terre (conditions ambiantes) | 8 mm |
| Fusible de secours max. avec câblage de dérivation (Descriptions supplémentaires) | 100 A (gG) |
| Courant de décharge nominal In(8/20) µs (Descriptions supplémentaires) | 15 kA |
| Tension de fonctionnement continue maximale MCOV (LG) (Données de connexion) | 750 V AC |
| Tension de fonctionnement continue maximale MCOV (LL) (Données de connexion) | 1500 V AC |
| Courant de décharge maximal Imax(8/20) µs (Descriptions supplémentaires) | 30 kA |
| Fusible de secours max. avec câblage traversant de type V (Descriptions supplémentaires) | 80 A (gG) |
Description du produit
Surge arrester for 4-conductor power supply systems (L1, L2, L3, PEN), consisting of base element with remote indication contact and plug-in protections, for installation on NS 35.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
