VAL-MS-T1/T2 48/12.5/2+0/1U/FM

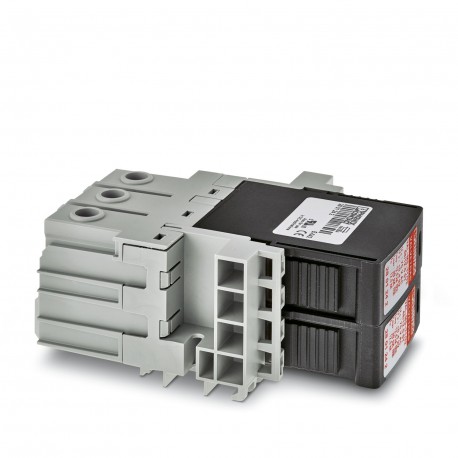

VAL-MS-T1/T2 48/12.5/2+0/1U/FM 2907042 PHOENIX CONTACT Lightning/surge arrester type 1/2
$0.00USD
3359 en stock
Spécifications clés
GTIN:4055626248974
Note:Made to Order (non-returnable)
Clé de commande:2907042
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626248974 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2907042 |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | (L-) - G |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | PBT |
| (Circuit de protection) | 1 A (30 V DC) |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| (Descriptions supplémentaires) | 130 V DC (5 s / withstand mode) |
| Couleur (conditions ambiantes) | gray |
| Type SPD (Données de connexion) | 1CA |
| Profondeur (Données commerciales clés) | 98.1 mm |
| Largeur (Données commerciales clés) | 70.6 mm |
| (Données techniques supplémentaires) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Type EN (Conditions ambiantes) | T1 / T2 |
| Taille (Données commerciales clés) | 40.6 mm |
| (Indicateur/signalisation à distance) | 10 ... 2 (UL) |
| Choc (opération) (Dimensions) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Unité de hauteur (Données commerciales clés) | 1 U |
| Tension nominale (Données de connexion) | 60 V DC |
| Type de montage (conditions ambiantes) | Panel mount |
| Vibrations (fonctionnement) (Dimensions) | 7.5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Mode de protection (Données de connexion) | N-G |
| Poids par pièce (emballage exclu) | 251.160 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Tension de fonctionnement (spécifications UL) | 125 V AC |
| Longueur de dénudage (circuit de protection) | 6 mm |
| Conformité RoHS Chine (Données techniques supplémentaires) | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (circuit de protection) | Push-in spring connection |
| Pas horizontal (Données commerciales clés) | 4 Div. |
| Courant de fonctionnement (circuit de protection) | 5 mA AC ... 1.5 A |
| Tension de fonctionnement (circuit de protection) | 5 V AC ... 250 V AC |
| Mode de protection (conditions ambiantes) | L-PE |
| Fonction de commutation (circuit de protection) | PDT contact |
| Degré de pollution (conditions ambiantes) | 2 |
| Filetage (Indicateur/signalisation à distance) | M5 |
| Temps de réponse tA (Descriptions supplémentaires) | ≤ 25 ns |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | TN-S |
| Classification des essais CEI (conditions ambiantes) | I / II |
| Tension nominale UN (Descriptions supplémentaires) | 60 V AC ±10 % (TN-S) |
| Comportement de TOV à UT (Descriptions supplémentaires) | 100 V AC (5 s / withstand mode) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Longueur de dénudage (indicateur/signalisation à distance) | 16 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Screw connection |
| Fréquence nominale fN (Descriptions supplémentaires) | 50 Hz (60 Hz) |
| IPE de courant résiduel (Descriptions supplémentaires) | ≤ 0.6 mA |
| Couple de serrage (Indicateur/signalisation à distance) | 2.5 Nm ... 3 Nm |
| Section transversale du conducteur AWG (spécifications UL) | 30 ... 14 |
| Courant de charge nominal IL (Descriptions supplémentaires) | 80 A |
| Tension résiduelle Ures (Descriptions supplémentaires) | ≤ 0.4 kV (at In) |
| Section du conducteur AWG (circuit de protection) | 24 ... 20 (UL) |
| Couple de serrage (indicateur UL/signalisation à distance) | 22 lbf-in. ... 26.5 lbf-in. |
| Section transversale du conducteur solide (circuit de protection) | 0.14 mm² ... 0.5 mm² |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Optical, remote indicator contact |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.2 mm² ... 0.5 mm² |
| Niveau de protection contre les surtensions (Descriptions supplémentaires) | ≤ 0.4 kV |
| Consommation électrique en veille du PC (Descriptions complémentaires) | ≤ 45 mVA |
| Section maximale du conducteur plein (circuit de protection) | 0.5 mm² |
| Section minimale du conducteur plein (circuit de protection) | 0.14 mm² |
| Tension continue maximale UC (Descriptions supplémentaires) | 75 V AC |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 15 ... 2 |
| Section du conducteur flexible max. (circuit de protection) | 0.5 mm² |
| Section transversale du conducteur flexible min. (circuit de protection) | 0.2 mm² |
| Section transversale du conducteur pleine (indicateur/signalisation à distance) | 1.5 mm² ... 35 mm² |
| Section transversale du conducteur AWG (indicateur UL/signalisation à distance) | 10 ... 2 |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Courant nominal de court-circuit ISCCR (Descriptions supplémentaires) | 25 kA |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 1.5 mm² ... 25 mm² |
| Fusible de secours max. avec câblage de dérivation (Descriptions supplémentaires) | 160 A AC (gG) |
| Courant de décharge maximal Imax(8/20) µs (données de connexion UL) | 65 kA |
| Section transversale maximale du conducteur plein (indicateur/signalisation à distance) | 35 mm² |
| Section transversale minimale du conducteur plein (indicateur/signalisation à distance) | 1.5 mm² |
| Courant de décharge nominal In(8/20) µs (Descriptions supplémentaires) | 12.5 kA |
| Tension de fonctionnement continue maximale MCOV (LN) (Données de connexion) | 75 V AC |
| Section transversale du conducteur flexible max. (Indicateur/signalisation à distance) | 25 mm² |
| Section transversale du conducteur flexible min. (Indicateur/signalisation à distance) | 1.5 mm² |
| Courant de décharge maximal Imax(8/20) µs (Descriptions supplémentaires) | 30 kA |
| Courant de décharge total Itotal(8/20) µs (Descriptions supplémentaires) | 50 kA |
| Fusible de secours max. avec câblage traversant de type V (Descriptions supplémentaires) | 80 A AC (gG - 16 mm²) |
| Courant de décharge impulsionnel (10/350) µs, charge (Descriptions supplémentaires) | 6.25 As |
| Courant de décharge impulsionnel (10/350) µs, valeur de crête faible (Descriptions supplémentaires) | 12.5 kA |
| Courant de décharge impulsionnel (10/350) µs, énergie spécifique (Descriptions supplémentaires) | 39 kJ/Ω |
Description du produit
Universal pluggable lightning/surge arrester with varistors for -48VDC applications where the return conductor (positive pole) has been grounded, without risk assessment for lightning protection class
