VAL-SEC-T2-3C-350VF-FM

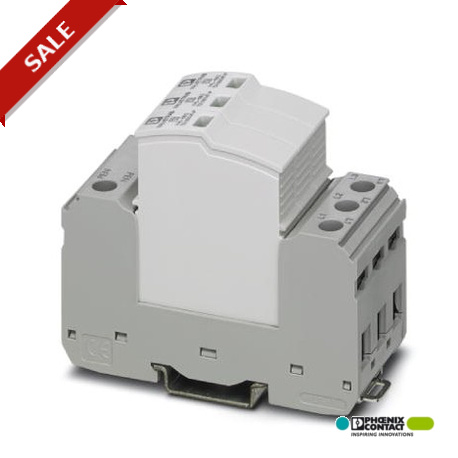

VAL-SEC-T2-3C-350VF-FM 2909591 PHOENIX CONTACT Type 2 surge arrester
$0.00USD
4417 en stock
Spécifications clés
(Général):63 A (gG / TWIN ferrule 2x 10mm²)
ETIM 5.0 (eCl@ss):EC000941
ETIM 6.0 (eCl@ss):EC000941
(Données de connexion):EN 61643-11 2012
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| (Général) | 63 A (gG / TWIN ferrule 2x 10mm²) |
| ETIM 5.0 (eCl@ss) | EC000941 |
| ETIM 6.0 (eCl@ss) | EC000941 |
| (Données de connexion) | EN 61643-11 2012 |
| UNSPSC 13.2 (ETIM) | 39121620 |
| (Conditions ambiantes) | PBT-FR |
| (Circuit de protection) | 1 A DC (30 V DC) |
| GTIN (Vos avantages) | 4055626371603 |
| Remarque (Vos avantages) | Made to Order (non-returnable) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| Couleur (conditions ambiantes) | light grey RAL 7035 |
| Clé de commande (Vos avantages) | 2909591 |
| Temps de réponse tA (Général) | ≤ 100 ns |
| Type EN (Conditions ambiantes) | T2 |
| Tension nominale UN (Général) | 240/415 V AC (TN-C) |
| Comportement de TOV à UT (Général) | 457 V AC (5 s / withstand mode) |
| Altitude (Données commerciales clés) | ≤ 2000 m (amsl (above mean sea level)) |
| Page du catalogue (Vos avantages) | Page 46 (C-4-2017) |
| Fréquence nominale fN (Général) | 50 Hz (60 Hz) |
| Unité d'emballage (Vos avantages) | 1 pc |
| Courant de charge nominal IL (Général) | 40 A (Biconnect M4 fork-type cable lug 6 mm²) |
| Tension résiduelle Ures (Général) | ≤ 1.35 kV (at In) |
| Filetage (circuit de protection) | M2 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Pays d'origine (Vos avantages) | DE (Germany) |
| Matériau du boîtier (conditions ambiantes) | PA 6.6-FR 20% GF |
| Longueur de dénudage (circuit de protection) | 7 mm |
| Niveau de protection contre les surtensions (Général) | ≤ 1.5 kV |
| Méthode de connexion (circuit de protection) | Plug-in/screw connection via COMBICON |
| Numéro de tarif douanier (Vos avantages) | 85363030 |
| Courant de fonctionnement (circuit de protection) | 5 mA AC ... 1 A AC |
| Tension de fonctionnement (circuit de protection) | 5 V AC ... 250 V AC |
| Couple de serrage (circuit de protection) | 0.25 Nm |
| eCl@ss 5.1 (Normes et réglementations) | 27130801 |
| eCl@ss 6.0 (Normes et réglementations) | 27130805 |
| eCl@ss 8.0 (Normes et réglementations) | 27130805 |
| eCl@ss 9.0 (Normes et réglementations) | 27130805 |
| Tension continue maximale UC (Général) | 350 V AC |
| Mode de protection (conditions ambiantes) | L-PEN |
| Normes/réglementations (Données de connexion) | IEC 61643-11 2011 |
| Fonction de commutation (circuit de protection) | PDT contact |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 3 |
| Filetage (Indicateur/signalisation à distance) | M5 |
| Degré de protection (Données commerciales clés) | IP20 |
| Système d'alimentation électrique IEC (conditions ambiantes) | TN-C |
| Classification des essais CEI (conditions ambiantes) | II |
| Courant nominal de court-circuit ISCCR (Général) | 50 kA |
| Fusible de secours max. avec câblage de dérivation (Général) | 200 A (gG) |
| Longueur de dénudage (indicateur/signalisation à distance) | 16 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Fork-type cable lug |
| Couple de serrage (Indicateur/signalisation à distance) | 4.5 Nm |
| Section du conducteur AWG (circuit de protection) | 28 ... 16 |
| Courant de décharge nominal In(8/20) µs (Général) | 10 kA |
| Section transversale du conducteur solide (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Courant de décharge maximal Imax(8/20) µs (Général) | 20 kA |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Optical, remote indicator contact |
| Température ambiante (fonctionnement) (Données commerciales clés) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Fusible de secours max. avec câblage traversant de type V (Général) | 40 A (gG / Biconnect M4 fork-type cable lug, 6 mm²) |
| Humidité admissible (fonctionnement) (Données commerciales clés) | 5 % ... 95 % |
| Poids par pièce (hors emballage) (Vos avantages) | 222.220 g |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 12 ... 4 |
| Section transversale du conducteur pleine (indicateur/signalisation à distance) | 2.5 mm² ... 25 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Température ambiante (stockage/transport) (Données commerciales clés) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 1.5 mm² ... 6 mm² |
| Tension d'amorçage du front d'onde à 6 kV (1,2/50) µs (Général) | ≤ 1.5 kV |
Description du produit
Plug-in leakage current-proof surge protection device, according to Type 2/Class II, for three-phase power supply networks with PE and N routing combined in one conductor (4-conductor system: L1, L2,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Pluggable surge protective device free of leakage current, in accordance with Type 2/Class II, for 3-phase power supply networks with combined PE and N installed in one conductor (4-conductor system: L1, L2, L3, PEN), with remote indication contact.
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
