VAL-US-240/40/1+1-FM

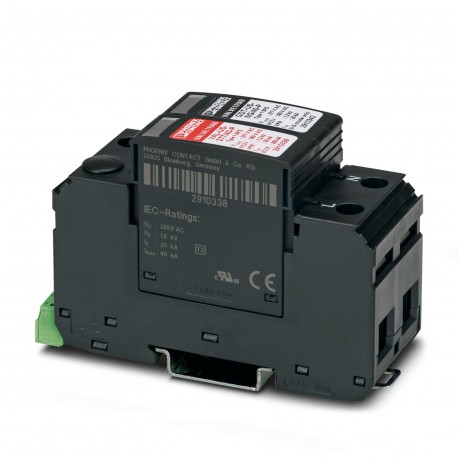

VAL-US-240/40/1+1-FM 2910362 PHOENIX CONTACT Type 2 surge protection device
$0.00USD
4319 en stock
Spécifications clés
GTIN:4055626445021
Note:Made to Order (non-returnable)
Clé de commande:2910362
(Général):440 V AC (120 min / withstand mode)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626445021 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2910362 |
| (Général) | 440 V AC (120 min / withstand mode) |
| Unité d'emballage | 1 pc |
| Pays d'origine | US (United States) |
| (Données de connexion) | N-G |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | PBT |
| (Circuit de protection) | 1 A DC |
| (Données de connexion UL) | EN 61643-11 2012 |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Type SPD (Données de connexion) | 1 |
| Profondeur (Données commerciales clés) | 65.5 mm |
| Largeur (Données commerciales clés) | 35.6 mm |
| Type EN (Conditions ambiantes) | T2 |
| Taille (Données commerciales clés) | 96.8 mm |
| Tension nominale UN (Général) | 240 V AC (TN-S/TT) |
| (Indicateur/signalisation à distance) | 4.5 Nm (25 mm² ... 35 mm²) |
| Tension nominale (Données de connexion) | 240 V AC |
| Fréquence nominale fN (Général) | 50 Hz (60 Hz) |
| Choc (opération) (Dimensions) | 25g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Temps de réponse tA(LN) (Général) | ≤ 25 ns |
| Temps de réponse tA(L-PE) (Général) | ≤ 100 ns |
| Temps de réponse tA(N-PE) (Général) | ≤ 100 ns |
| Degré de protection (Dimensions) | IP20 (only when all terminal points are used) |
| Filetage (circuit de protection) | M2 |
| Comportement TOV à UT(LN) (Général) | 415 V AC (5 s / withstand mode) |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Comportement TOV à UT(N-PE) (Général) | 1200 V AC (200 ms / withstand mode) |
| Vibrations (fonctionnement) (Dimensions) | 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) |
| Fréquence nominale (Données de connexion) | 50/60 Hz |
| Mode de protection (Données de connexion) | L-N |
| Tension résiduelle Ures(LN) (Général) | ≤ 2 kV (at In) |
| Poids par pièce (emballage exclu) | 214.000 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Courant de fonctionnement (spécifications UL) | 1 A AC |
| Tension de fonctionnement (spécifications UL) | 125 V AC |
| Tension résiduelle Ures(L-PE) (Général) | ≤ 2.2 kV (at In) |
| Tension résiduelle Ures(N-PE) (Général) | ≤ 0.4 kV (at In) |
| Longueur de dénudage (circuit de protection) | 7 mm |
| Couple de serrage (spécifications UL) | 2 lbf-in. ... 4 lbf-in. |
| Méthode de connexion (circuit de protection) | Plug-in/screw connection via COMBICON |
| Pas horizontal (Données commerciales clés) | 2 Div. |
| Courant de fonctionnement (circuit de protection) | 5 mA AC ... 750 mA AC |
| Tension de fonctionnement (circuit de protection) | 5 V AC ... 250 V AC |
| Couple de serrage (circuit de protection) | 0.25 Nm |
| Mode de protection (conditions ambiantes) | L-N |
| Fonction de commutation (circuit de protection) | PDT contact |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 2 |
| Filetage (Indicateur/signalisation à distance) | M5 |
| Normes/réglementations (données de connexion UL) | IEC 61643-11 2011 |
| Niveau de protection contre les surtensions Up(LN) (Général) | ≤ 2 kV |
| Système de distribution d'énergie (Données de raccordement) | Single phase |
| Niveau de protection contre les surtensions Up(L-PE) (Général) | ≤ 2.2 kV |
| Niveau de protection contre les surtensions Up(N-PE) (Général) | ≤ 1.5 kV |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | TN-S |
| Classification des essais CEI (conditions ambiantes) | II |
| Courant nominal de court-circuit ISCCR (Général) | 25 kA |
| Fusible de secours max. avec câblage de dérivation (Général) | 125 A (gG) |
| Tension continue maximale UC(N-PE) (Général) | 305 V AC |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Longueur de dénudage (indicateur/signalisation à distance) | 16 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Fork-type cable lug |
| Courant de décharge nominal In (Données de connexion) | 20 kA |
| Couple de serrage (Indicateur/signalisation à distance) | 3 Nm (1,5 mm² ... 16 mm²) |
| Section transversale du conducteur AWG (spécifications UL) | 30 ... 14 |
| Section du conducteur AWG (circuit de protection) | 28 ... 16 |
| Courant de décharge nominal In(8/20) µs (Général) | 20 kA |
| Courant de surtension maximal par phase (données de connexion) | 40 kA |
| Couple de serrage (indicateur UL/signalisation à distance) | 30 lbf-in. |
| Section transversale du conducteur solide (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Courant de décharge maximal Imax(8/20) µs (Général) | 40 kA |
| Suivre le niveau de coupure actuel Ifi(N-PE) (Général) | 100 A (305 V AC) |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Optical, remote indicator contact |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Courant nominal de court-circuit (SCCR) (Données de connexion) | 200 kA |
| Indice de protection contre les surtensions VPR (LG) (Données de connexion) | 2000 V |
| Calibre de protection contre les surtensions VPR (LN) (Données de connexion) | 1500 V |
| Calibre de protection contre les surtensions VPR (NG) (Données de connexion) | 1200 V |
| Tension de fonctionnement continue maximale UC(LN) (Général) | 385 V AC |
| Tension de fonctionnement continue maximale UC(L-PE) (Général) | 385 V AC |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 15 ... 2 |
| Section transversale du conducteur pleine (indicateur/signalisation à distance) | 1.5 mm² ... 35 mm² |
| Section transversale du conducteur AWG (indicateur UL/signalisation à distance) | 10 ... 2 |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 1.5 mm² ... 16 mm² |
| Tension de fonctionnement continue maximale MCOV (LG) (Données de connexion) | 385 V AC |
| Tension de fonctionnement continue maximale MCOV (LN) (Données de connexion) | 385 V AC |
| Tension de fonctionnement continue maximale MCOV (NG) (Données de connexion) | 305 V AC |
Description du produit
2-channel surge protection device with remote indication contact, for 240 V AC, 2 wires plus ground.
