VS-IP20-IP20-93E/0,3

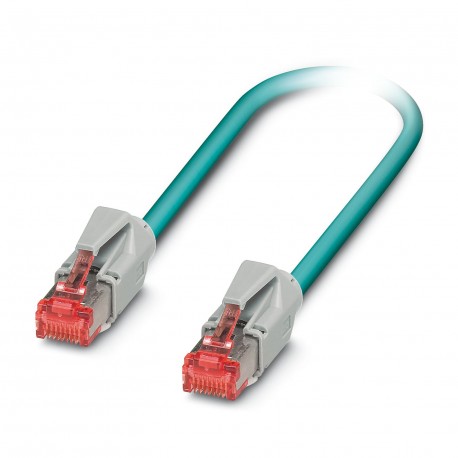

VS-IP20-IP20-93E/0,3 1404347 PHOENIX CONTACT Network cable
$0.00USD
4251 en stock
Spécifications clés
:56.3 dB (at 4 МHz)
Taper:Plug straight RJ45
Protégé:yes
Protection:Aluminum-coated foil, tinned copper braided shield
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 56.3 dB (at 4 МHz) | |
| Taper | Plug straight RJ45 |
| Protégé | yes |
| Protection | Aluminum-coated foil, tinned copper braided shield |
| Type de câble | Ethernet flexible CAT5, 2-pair |
| Type de capteur | Ethernet |
| longueur du câble | 0.30 m |
| Prise de câble | straight |
| Poids du câble | 42 kg/km |
| Sans halogène | according to IEC 60754-1 |
| Type de produit | Data cable preassembled |
| Symbole court | 02YS(ST)C11Y |
| Style UL AWM | 20963 (80°C/30 V) |
| Tourbillon général | Two pairs with two fillers to the core |
| paires torsadées | 2 cores to the pair |
| Capacité du câble | approx. 45 nF/km (at 1 kHz) |
| Durée d'exécution du signal | 5.3 ns/m |
| Impédance d'onde | 100 Ω ±5 Ω (at 100 MHz) |
| ligne de signal AWG | 26 |
| structure de câbles | 2x2xAWG26/7, SF/UTP |
| résistance de boucle | ≤ 290.00 Ω/km |
| Nombre d'emplacements | 1 |
| Révision de l'article | 07 |
| résistance à la flamme | according to IEC 60332-1-2 |
| Résistance à la traction | ≤ 80 N |
| Résistance à l'huile | in accordance with EN 60811-2-1 |
| Matériau conducteur | Bare Cu litz wires |
| Fil unique, couleur | white/orange-orange, white/green-green |
| vitesse de transmission | 100 Mbps |
| résistance de couplage | ≤ 100.00 mΩ/m (at 10 MHz) |
| Dessin coté | |
| Nombre de positions | 4 |
| milieu de transmission | Copper |
| Degré de protection | IP20 |
| Nombre de prises de câble | 1 |
| Type/catégorie de signal | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Gaine externe, couleur | water blue RAL 5021 |
| Tension nominale, câble | ≤ 100 V (Peak value, not for high-power applications) |
| Gaine extérieure, matériau | PUR |
| Tension de test Noyau/Noyau | 700 V (50 Hz, 1 min.) |
| Section transversale du conducteur | 2x 2x 0.14 mm² |
| diamètre extérieur du câble | 6.40 mm ±0.2 mm |
| écran optique recouvrant | 70 % |
| Atténuation de retour (RL) | 23 dB (at 4 МHz) |
| Épaisseur, gaine extérieure | 1.20 mm |
| Isolation des fils électriques | Foamed PE |
| Tension de test Noyau/Blindage | 700.00 V (50 Hz, 1 min.) |
| Type de câble (abréviation) | 93E |
| résistance d'isolation du câble | ≥ 500 MΩ*km |
| Cycles d'insertion/retrait | ≥ 750 |
| Diamètre du fil, isolation comprise | 0.98 mm |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (Cable, flexible installation) |
| Ligne de signal à structure conductrice | 7x 0.16 mm |
| Capacité de transport de courant du câble | 2.00 A (according to DIN VDE 0891-1) |
| Force d'insertion par contact de signal | 30.00 N |
| Force d'extraction par contact de signal | 50 N |
| Atténuation de la diaphonie à proximité de l'extrémité (SUIVANT) | 65.3 dB (with 1 MHz) |
| Indice d'inflammabilité selon la norme UL 94 | V2 |
| Caractéristiques de transmission (catégorie) | CAT5 (IEC 11801:2002) |
| Rayon de courbure minimal, installation fixe | 4 x D |
| Rayon de courbure minimal, installation flexible | 8 x D |
| Atténuation de la diaphonie en bout de ligne par sommation de puissance (PSNEXT) | 62.3 dB (with 1 MHz) |
Description du produit
Ready-made Ethernet cable, CAT5e, shielded, 2 pairs, flexible AWG 26 (7 wires), RAL 5021 (aqua blue), RJ45/IP20 male to RJ45/IP20 male connector, Line, length 0.3 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
