En stock Produit phare

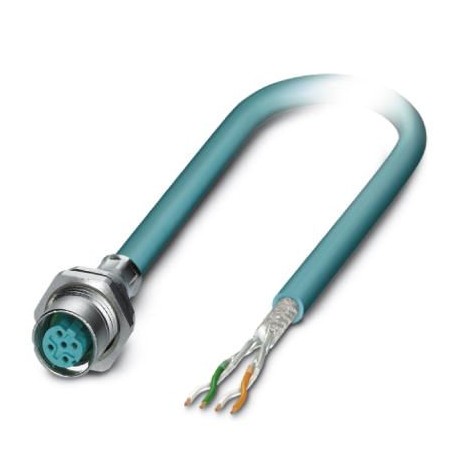

VS-M12FSBP-OE-93E-LI/2,0
VS-M12FSBP-OE-93E-LI/2,0 1405866 PHOENIX CONTACT Network cable
$0.00USD
3022 en stock
Spécifications clés
GTIN:4046356475976
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1405866
page du catalogue:Page 403 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356475976 |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1405866 |
| page du catalogue | Page 403 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | -20 °C ... 60 °C (cable, fixed installation) |
| Pays d'origine | DE (Germany) |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| numéro de tarif douanier | 85444290 |
| Codage (Données générales) | D (Data) |
| Type de tête (Données générales) | Flush-type socket straight M12 SPEEDCON / IP67 |
| Remarque (Conditions ambiantes) | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| (Normes et réglementations) | -20 °C ... 80 °C (cable, flexible installation) |
| Degré de protection (Dimensions) | IP65 |
| Type de tête (Caractéristiques tête 1) | free cable end |
| Tension nominale (conditions ambiantes) | 250 V |
| Poids par pièce (emballage exclu) | 113.000 g |
| Matériau de contact (conditions ambiantes) | CuZn |
| Longueur du câble (Données commerciales clés) | 2 m |
| Protection (Normes et réglementations) | Aluminum-coated foil, tinned copper braided shield |
| Type de câble (Normes et réglementations) | PUR ETHERNET 2x2 FLEX |
| Atténuation (Normes et réglementations) | 3.2 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | white/orange-orange, white/green-green |
| Poids du câble (Normes et réglementations) | 42 kg/km |
| Degré de pollution (conditions ambiantes) | 3 |
| Sans halogène (Normes et réglementations) | according to IEC 60754-1 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Style UL AWM (Normes et réglementations) | 20963 (80°C/30 V) |
| Aspect général (Normes et réglementations) | Two pairs with two fillers to the core |
| Catégorie de surtension (conditions ambiantes) | II |
| Type/catégorie de signal (Conditions ambiantes) | Ethernet CAT5 (IEC 11801:2002), 100 Mbps |
| Paires torsadées (Normes et réglementations) | 2 cores to the pair |
| Capacité des câbles (Normes et réglementations) | approx. 45 nF/km (at 1 kHz) |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.3 ns/m |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±5 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 26 |
| Structure des câbles (Normes et réglementations) | 2x2xAWG26/7; SF/UTP |
| Résistance de boucle (Normes et réglementations) | ≤ 290.00 Ω/km |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A (Plug/socket in accordance with IEC 61076-2-101, cable technical data is to be observed) |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 70 °C (Plug / socket) |
| Résistance à la flamme (Normes et réglementations) | according to IEC 60332-1-2 |
| Perte de retour (PR) (Normes et réglementations) | 23 dB (at 4 МHz) |
| Matériau support de contact (conditions ambiantes) | PA 6.6 |
| Matériau de la surface de contact (conditions ambiantes) | Ni/Au |
| Résistance à l'huile (Normes et réglementations) | according to EN 60811-2-1 |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Résistance de couplage (Normes et réglementations) | ≤ 100.00 mΩ/m (at 10 MHz) |
| Type/catégorie de signal (Normes et réglementations) | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Résistance à la traction du PRV (Normes et réglementations) | ≤ 80 N |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Gaine extérieure, couleur (Normes et réglementations) | water blue RAL 5021 |
| Tension nominale, câble (Normes et réglementations) | ≤ 100 V (Peak value, not for high-power applications) |
| Épaisseur de la gaine extérieure (Normes et réglementations) | 1.2 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Tension d'essai noyau/noyau (Normes et réglementations) | 700 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 2x 2x 0.14 mm² |
| Protection optique (Normes et réglementations) | 70 % |
| Standards/specifications (Standards and Regulations) | Electrical requirements EN 50288-2-2 |
| Tension d'essai noyau/blindage (Normes et réglementations) | 700 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 93E |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.4 mm ±0.2 mm |
| Nombre de positions (configuration des broches du connecteur) (Données générales) | 4 |
| Isolation des conducteurs (Normes et réglementations) | Foamed PE |
| Description alternative courte du produit (Conditions ambiantes) | Ethernet cable |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.16 mm |
| Température ambiante (installation) (Normes et réglementations) | -20 °C ... 80 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 0.98 mm |
| Current carrying capacity of cable (Standards and Regulations) | 2 A (according to DIN VDE 0891-1) |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques, rubrique 2) | V0 |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 65.3 dB (with 1 MHz) |
| Température ambiante (stockage/transport) (Normes et réglementations) | -20 °C ... 80 °C |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 4 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 8 x D |
| Atténuation de la diaphonie à l'extrémité proche (PSNEXT) (Normes et réglementations) | 62.3 dB (with 1 MHz) |
Description du produit
Conect. plug. to be apar. poster wall, CAT5 Ethernet (100 MBit/s), Ethernet, 4-pole, PUR, water blue RAL5021, shielded, Plug, straight, M12-SPEEDCON, free cable end, Rear mounting, Cable connection, c
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
