VS-M12MS-M12MS-94H-HYB/20,0SCO

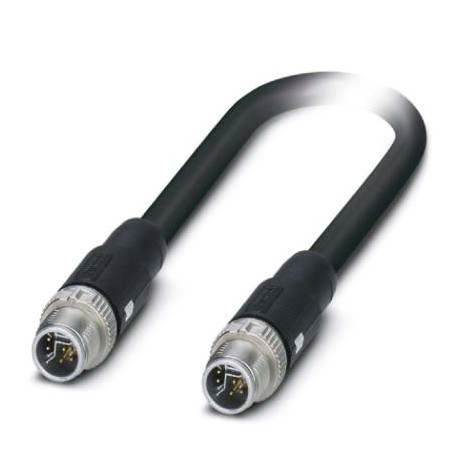

VS-M12MS-M12MS-94H-HYB/20,0SCO 1402441 PHOENIX CONTACT Hybrid cable
$0.00USD
3025 en stock
Spécifications clés
GTIN:4046356615983
Note:Made to Order (non-returnable)
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1402441
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356615983 |
| Note | Made to Order (non-returnable) |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1402441 |
| page du catalogue | Page 323 (PC-2011) |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP67 |
| (Données générales) | Zinc die-cast, nickel-plated (Screw connection) |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (câble) | Lead 7439-92-1 |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444210 |
| (Conditions ambiantes) | 30 V DC |
| Codage (Données générales) | Y (Hybrid) |
| Couple (Données générales) | 0.4 Nm |
| Protégé (Données générales) | yes |
| Type de tête (Données générales) | Plug straight M12 SPEEDCON / IP67 |
| (Caractéristiques de la tête 1) | TPU, hardly inflammable, self-extinguishing (Grip) |
| (Normes et réglementations) | -30 °C ... 70 °C (cable, flexible installation) |
| Couleur (Caractéristiques tête 1) | black |
| Codage (Caractéristiques en tête 1) | Y (Hybrid) |
| Couple (Caractéristiques tête 1) | 0.4 Nm |
| Degré de protection (Dimensions) | IP65 |
| Protégé (Caractéristiques tête 1) | yes |
| Type de tête (Caractéristiques tête 1) | Plug straight M12 SPEEDCON / IP67 |
| Tension nominale (conditions ambiantes) | 30 V AC (Power and data) |
| Matériau (composant) (Données générales) | CuZn (Contact) |
| Résistance d'isolement (Données générales) | ≥ 100 MΩ |
| Poids par pièce (emballage exclu) | 1,793.400 g |
| Longueur du câble (Données commerciales clés) | 20 m |
| Protection (Normes et réglementations) | Tinned copper braided shield |
| Type de câble (Normes et réglementations) | Ethernet hybrid |
| Atténuation (Normes et réglementations) | 6 dB (at 4 МHz) |
| Couleurs des fils (Normes et réglementations) | White/orange, orange, white/green, green, white, blue, brown, black |
| Accélération (Normes et réglementations) | 3 m/s² |
| Poids du câble (Normes et réglementations) | 87 kg/km |
| Degré de pollution (conditions ambiantes) | 2 |
| Sans halogène (Normes et réglementations) | according to IEC 60754 |
| Nombre de positions (Conditions ambiantes) | 8 |
| Style UL AWM (Normes et réglementations) | 20963 (80°C/30 V) |
| Aspect général (Normes et réglementations) | 1 star quad and 4 wires with 2 fillers |
| Type/catégorie de signal (Conditions ambiantes) | Ethernet hybrid CAT5 (IEC 11801), 100 Mbps |
| Cycles d'insertion/retrait (Données générales) | ≥ 100 |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±15 Ω (4 MHz ... 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 26 |
| Structure des câbles (Normes et réglementations) | 1x4xAWG26+1x4xAWG20 |
| Résistance de boucle (Normes et réglementations) | ≤ 280.00 Ω/km (Data) |
| Courant nominal à 40 °C (conditions ambiantes) | 6 A (Power) |
| Chemin de traversée (Normes et réglementations) | 4.5 m |
| Taux de traversée (Normes et réglementations) | 3 m/s |
| Alimentation électrique AWG (Normes et réglementations) | 20 |
| Résistance à la flamme (Normes et réglementations) | in acc. with UL 1581, section 1061 |
| Autres résistances (Normes et réglementations) | Low adhesion |
| Matériau (composant) (Caractéristiques 1) | CuZn (Contact) |
| Résistance à l'huile (Normes et réglementations) | according to IEC 60811-2-1 |
| Température ambiante (fonctionnement) (Données générales) | -25 °C ... 90 °C |
| Matériel de chef d'orchestre (Normes et réglementations) | Bare Cu litz wires |
| Résistance d'isolement (Caractéristique en tête 1) | ≥ 100 MΩ |
| Atténuation du blindage (Normes et réglementations) | ≥ 80 dB (30 MHz ... 125 MHz) |
| Propriétés particulières (Normes et réglementations) | Free of substances which would hinder coating with paint or varnish |
| Capacité de travail (Normes et réglementations) | nom. 50 nF (per kilometer) |
| Type/catégorie de signal (Normes et réglementations) | Ethernet hybrid CAT5 (IEC 11801), 100 Mbps |
| Résistance à la traction du PRV (Normes et réglementations) | 70 N (in accordance with DIN EN 50565-1 for flexible installation) |
| Résistance d'isolement (Normes et réglementations) | ≥ 5 GΩ*km |
| Impédance différentielle (Normes et réglementations) | 100 Ω ±5 % (at 100 MHz) |
| Gaine extérieure, couleur (Normes et réglementations) | black RAL 9005 |
| Tension nominale, câble (Normes et réglementations) | ≤ 50 V (Peak value, not for high-power applications) |
| Gaine extérieure, matériau (Normes et réglementations) | PUR |
| Tension d'essai noyau/noyau (Normes et réglementations) | 1500 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.15 mm² (Data) |
| Protection optique (Normes et réglementations) | 85 % |
| Cycles d'insertion/retrait (Caractéristiques, rubrique 1) | ≥ 100 |
| Nombre de cycles de flexion (Normes et réglementations) | 2000000 |
| Tension d'essai noyau/blindage (Normes et réglementations) | 1500 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 94H |
| Diamètre extérieur du câble D (Normes et réglementations) | 7.6 mm ±0.2 mm |
| Nombre de positions (configuration des broches du connecteur) (Données générales) | 8 (4+4) |
| Température ambiante (fonctionnement) (Caractéristiques tête 1) | -25 °C ... 90 °C |
| Isolation des conducteurs (Normes et réglementations) | PP (Data) |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 90 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 19x 0.10 mm |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.05 mm (Data) |
| Structure des conducteurs, alimentation en tension (Normes et réglementations) | 19x 0.20 mm |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques, rubrique 2) | V0 |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 56.3 dB (at 4 МHz) |
| Nombre de positions (configuration du connecteur à broches) (Caractéristiques tête 1) | 8 (4+4) |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 5 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 10 x D |
| Rayon de courbure minimal, applications de chaînes porte-chaînes (Normes et réglementations) | 10 x D |
Description du produit
Hybrid Cable, CAT5 Hybrid Ethernet (100 MBit/s), 8-pole, M12 SPEEDCON / IP67 straight connector, Y-encoding, to M12 SPEEDCON / IP67 straight connector, Y-coding, cable length: 20 m, Power with Etherne
