En stock Produit phare
VS-OE-OE-93A-100,0

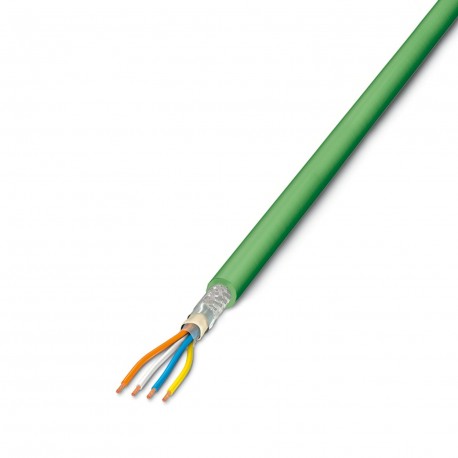

VS-OE-OE-93A-100,0 1416392 PHOENIX CONTACT Network cable
$0.00USD
4202 en stock
Spécifications clés
Taper:free cable end
Général:This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 9.1.1 Balanced Cables (Type A,B,C)
Protégé:yes
Type de câble:PROFINET [93A]
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Taper | free cable end |
| Général | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 9.1.1 Balanced Cables (Type A,B,C) |
| Protégé | yes |
| Type de câble | PROFINET [93A] |
| Application | Standard |
| Type de capteur | PROFINET |
| longueur du câble | 100 m |
| Type de produit | Data cable by the meter |
| Vitesse du signal | 0.68 c |
| Style UL AWM | 2464 (80°C/300 V) |
| Tourbillon général | Star quad |
| Durée d'exécution du signal | 5.3 ns/m |
| Impédance d'onde | 100 Ω ±15 Ω (at 1 ... 100 MHz) |
| ligne de signal AWG | 22 |
| résistance à la flamme | According to VW-1 |
| Résistance à l'huile | according to IEC 60811-2-1 |
| Matériau conducteur | Tin-plated Cu wire |
| Fil unique, couleur | white, yellow, blue, orange |
| Structure du conducteur | 1x4xAWG22/1, SF/TQ |
| résistance de couplage | < 10.00 mΩ/m (at 10 MHz) |
| Dessin coté | |
| Nombre de positions | 4 |
| milieu de transmission | Copper |
| Type/catégorie de signal | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Gaine externe, couleur | green-yellow RAL 6018 |
| Tension nominale, câble | 300 V |
| Gaine extérieure, matériau | PVC |
| Tension de test Noyau/Noyau | 2500 V DC |
| Section transversale du conducteur | 4x 0.34 mm² |
| diamètre extérieur du câble | 6.50 mm ±0.2 mm |
| écran optique recouvrant | 90 % |
| Isolation des fils électriques | PE |
| Tension de test Noyau/Blindage | 2500.00 V DC |
| résistance maximale du conducteur | ≤ 57.1 Ω/km |
| Diamètre du fil, isolation comprise | 1.5 mm ±0.05 mm |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C |
| Ligne de signal à structure conductrice | 1x 0.65 mm |
| Température ambiante (installation) | -5 °C ... 50 °C |
| Caractéristiques de transmission (catégorie) | CAT5 (IEC 11801:2002) |
Description du produit
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole, shielded, free cable end, to free cable end, cable length: 100 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
