En stock Produit phare
VS-OE-OE-93B-100,0
VS-OE-OE-93B-100,0 1416389 PHOENIX CONTACT Network cable
$0.00USD
4411 en stock
Spécifications clés
GTIN:4046356474023
(Câble):No hazardous substances above threshold values
Clé de commande:1416389
page du catalogue:Page 396 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356474023 |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1416389 |
| page du catalogue | Page 396 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Données générales) | -40 °C ... 70 °C (cable, flexible installation) |
| Pays d'origine | DE (Germany) |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| numéro de tarif douanier | 85444290 |
| Blindage (Données générales) | Aluminum-coated foil, tinned copper braided shield |
| Type de câble (Données générales) | PROFINET PVC stranded CAT5 |
| Atténuation (Données générales) | 2.1 dB (with 1 MHz) |
| Couleurs des fils (Données générales) | White, yellow, blue, orange |
| Poids du câble (Données générales) | 67 kg/km |
| Vitesse du signal (Données générales) | 0.66 c |
| Style UL AWM (Données générales) | 21694 |
| Torsion globale (Données générales) | Star quad |
| Durée d'exécution du signal (Données générales) | 5.3 ns/m |
| Impédance d'onde (Données générales) | 100 Ω ±15 Ω (at 100 MHz) |
| Ligne de signal AWG (Données générales) | 22 |
| Structure des câbles (Données générales) | 1x4xAWG22/7; SF/TQ |
| Résistance de boucle (Données générales) | ≤ 120.00 Ω/km |
| Résistance à la flamme (Données générales) | according to UL 1685 (CSA FT 4) |
| Autres résistances (Données générales) | UV resistant According to UL 1581, Section 1200 |
| Nombre de positions (Dimensions) | 4 |
| Résistance à l'huile (Données générales) | Resistant to oil to a limited extent |
| Matériau conducteur (Données générales) | Tin-plated Cu litz wires |
| Type/catégorie de signal (Dimensions) | PROFINET CAT5 (IEC 11801:2002), 100 Mbps |
| Résistance de couplage (Données générales) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Type/catégorie de signal (Données générales) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Résistance d'isolement (Données générales) | ≥ 500 MΩ*km |
| Poids par pièce (emballage exclu) | 6,628.000 g |
| Gaine externe, couleur (Données générales) | green RAL 6018 |
| Longueur du câble (Données commerciales clés) | 100 m |
| Matériau, gaine intérieure (Données générales) | PVC |
| Tension nominale, câble (Données générales) | 600 V |
| Épaisseur de la gaine externe (Données générales) | approx. 0.9 mm |
| Gaine extérieure, matériau (Données générales) | PVC |
| Tension de test Noyau/Noyau (Données générales) | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Données générales) | 4x 0.34 mm² |
| Protection optique (Données générales) | 85 % |
| Tension d'essai noyau/blindage (données générales) | 2000 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Données générales) | 93B |
| Diamètre extérieur du câble D (Données générales) | 6.5 mm ±0.2 mm |
| Isolation des conducteurs (Données générales) | PE |
| Température ambiante (fonctionnement) (Données générales) | -40 °C ... 70 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice (Données générales) | 7x 0.25 mm |
| Température ambiante (installation) (Données générales) | -20 °C ... 60 °C |
| Diamètre du noyau, isolation comprise (Données générales) | 1.55 mm |
| Atténuation de la diaphonie à l'extrémité proche (SUIVANT) (Données générales) | 80 dB (with 1 MHz) |
| Température ambiante (stockage/transport) (Données générales) | -50 °C ... 70 °C |
| Rayon de courbure minimal, installation fixe (Données générales) | 3 x D |
| Rayon de courbure minimal, installation flexible (Données générales) | 7 x D |
Description du produit

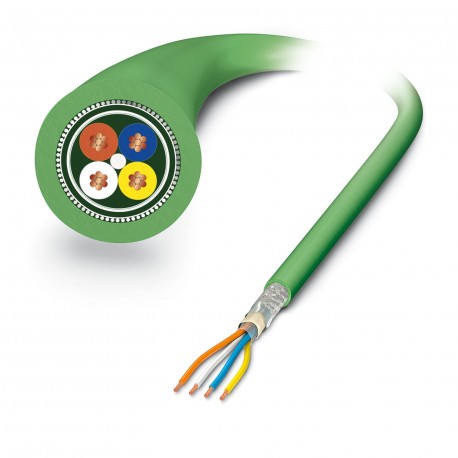

Network cable, PROFINET CAT5 (100 MBit/s), 4-pole, shielded, free cable end, to free cable end, cable length: 100 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
