En stock Produit phare
VS-OE-OE-93B/1000,0

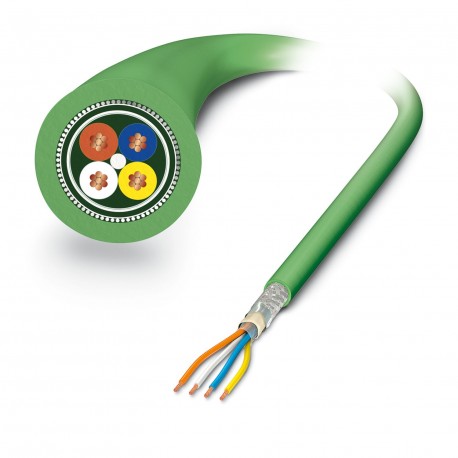

VS-OE-OE-93B/1000,0 1403891 PHOENIX CONTACT Network cable
$0.00USD
3300 en stock
Spécifications clés
:60 V DC
Taper:free cable end
Protégé:yes
Type de câble:PROFINET PVC stranded CAT5 [93B]
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 60 V DC | |
| Taper | free cable end |
| Protégé | yes |
| Type de câble | PROFINET PVC stranded CAT5 [93B] |
| Type de capteur | PROFINET |
| longueur du câble | 1000 m |
| Poids du câble | 67 kg/km |
| Type de produit | Data cable by the meter |
| Vitesse du signal | 0.66 c |
| Style UL AWM | 21694 |
| Tourbillon général | Star quad |
| Durée d'exécution du signal | 5.3 ns/m |
| Impédance d'onde | 100 Ω ±15 Ω (at 100 MHz) |
| ligne de signal AWG | 22 |
| résistance de boucle | ≤ 120.00 Ω/km |
| résistance à la flamme | according to UL 1685 (CSA FT 4) |
| Autres résistances | UV resistant (according to UL 1581, Section 1200) |
| Résistance à l'huile | Resistant to oil to a limited extent |
| Matériau conducteur | Tin-plated Cu litz wires |
| Tension nominale UN | 48 V AC |
| Atténuation du blindage | 2.1 dB (with 1 MHz) |
| Fil unique, couleur | white, yellow, blue, orange |
| Structure du conducteur | 1x4xAWG22/7, SF/TQ |
| résistance de couplage | ≤ 20.00 mΩ/m (at 10 MHz) |
| Dessin coté | |
| Nombre de positions | 4 |
| milieu de transmission | Copper |
| Type/catégorie de signal | PROFINET CAT5 (IEC 11801:2002), 100 Mbps |
| résistance d'isolation | ≥ 500 MΩ*km |
| Gaine externe, couleur | green RAL 6018 |
| Tension nominale, câble | 600 V |
| Gaine extérieure, matériau | PVC |
| Tension de test Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur | 4x 0.34 mm² |
| diamètre extérieur du câble | 6.50 mm ±0.2 mm |
| écran optique recouvrant | 85 % |
| Épaisseur, gaine extérieure | approx. 0.90 mm |
| Isolation des fils électriques | PE |
| Tension de test Noyau/Blindage | 2000.00 V (50 Hz, 1 min.) |
| Diamètre du fil, isolation comprise | 1.55 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice | 7x 0.25 mm |
| Température ambiante (installation) | -20 °C ... 60 °C |
| Atténuation de la diaphonie à proximité de l'extrémité (SUIVANT) | 80 dB (with 1 MHz) |
| Rayon de courbure minimal, installation fixe | 20 mm |
| Rayon de courbure minimal, installation flexible | 7 x D |
| Rayon de courbure minimal, installation mobile | 46 mm |
Description du produit
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole, shielded, free cable end, to free cable end, cable length: 1000 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
