VS-OE-OE-93R-100,0

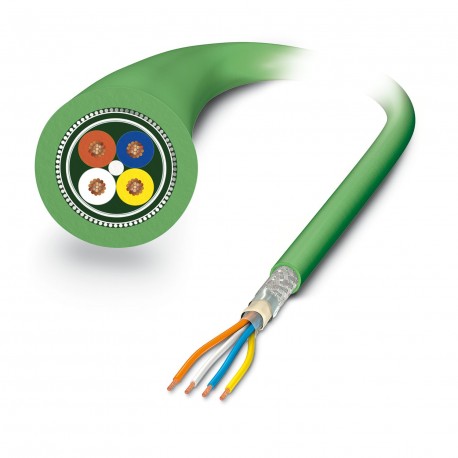

VS-OE-OE-93R-100,0 1416363 PHOENIX CONTACT Network cable
$0.00USD
3416 en stock
Spécifications clés
:5 dB (at 4 МHz)
Taper:free cable end
Protégé:yes
Type de câble:PROFINET robot CAT5 [93R]
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 5 dB (at 4 МHz) | |
| Taper | free cable end |
| Protégé | yes |
| Type de câble | PROFINET robot CAT5 [93R] |
| Application | Robots and drag chains |
| Type de capteur | PROFINET |
| longueur du câble | 100 m |
| Poids du câble | 55 kg/km |
| Sans halogène | according to IEC 60754-1 |
| Type de produit | Data cable by the meter |
| Style UL AWM | 20233 (80°C/300 V) |
| Tourbillon général | Star quad |
| Durée d'exécution du signal | 4.8 ns/m |
| Impédance d'onde | 100 Ω ±5 Ω (at 100 MHz) |
| ligne de signal AWG | 22 |
| résistance de boucle | ≤ 120.00 Ω/km |
| résistance à la flamme | according to IEC 60332-1-2 |
| Autres résistances | UV resistant (according to UL 1581, Section 1200) |
| Résistance à l'huile | in accordance with DIN EN 60811-2-1 |
| Matériau conducteur | Tin-plated Cu litz wires |
| Atténuation du blindage | 2.9 dB (with 1 MHz) |
| Fil unique, couleur | white, yellow, blue, orange |
| Structure du conducteur | 1x4xAWG22/19, S/TQ |
| Dessin coté | |
| Nombre de positions | 4 |
| milieu de transmission | Copper |
| Type/catégorie de signal | PROFINET CAT5 (IEC 11801:2002), 100 Mbps |
| résistance d'isolation | ≥ 500 MΩ*km |
| Gaine externe, couleur | green RAL 6018 |
| Tension nominale, câble | 300 V |
| Gaine extérieure, matériau | PUR |
| Tension de test Noyau/Noyau | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur | 4x 0.34 mm² |
| diamètre extérieur du câble | 6.50 mm ±0.2 mm |
| écran optique recouvrant | 85 % |
| Épaisseur, gaine extérieure | approx. 1.00 mm |
| Isolation des fils électriques | Foamed PE |
| Tension de test Noyau/Blindage | 2000.00 V (50 Hz, 1 min.) |
| Diamètre du fil, isolation comprise | 1.5 mm |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Ligne de signal à structure conductrice | 19x 0.15 mm |
| capacité de charge dynamique (torsion) | Torsion: ±180 °/m, Torsion cycles: 1000000 |
| Température ambiante (installation) | -20 °C ... 60 °C |
| Rayon de courbure minimal, installation fixe | 33 mm |
Description du produit
Network cable, PROFINET CAT5 (100 MBit/s), 4-pole halogen-free, shielded, free cable end, to free cable end, cable length: 100 m, for robotics
