En stock Produit phare
VS-PNRJ45-PNRJ45R-93K-2,0
VS-PNRJ45-PNRJ45R-93K-2,0 1402517 PHOENIX CONTACT Patch cable
$0.00USD
3770 en stock
Spécifications clés
GTIN:4046356622561
Note:Made to Order (non-returnable)
(Câble):No hazardous substances above threshold values
Clé de commande:1402517
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356622561 |
| Note | Made to Order (non-returnable) |
| (Câble) | No hazardous substances above threshold values |
| Clé de commande | 1402517 |
| page du catalogue | Page 321 (PC-2011) |
| Unité d'emballage | 1 pc |
| (Données générales) | PA (Housing) |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally friendly use period: unlimited = EFUP-e |
| Couleur (Données générales) | black |
| numéro de tarif douanier | 85444210 |
| (Caractéristiques de la tête 1) | PA (Housing) |
| (Normes et réglementations) | -40 °C ... 70 °C (cable, flexible installation) |
| Couleur (Caractéristiques tête 1) | black |
| Matériau (composant) (Données générales) | CuSn (Contact) |
| Poids par pièce (emballage exclu) | 166.500 g |
| Protection (Normes et réglementations) | Tinned copper braided shield |
| Type de câble (Normes et réglementations) | Sercos III |
| Couleurs des fils (Normes et réglementations) | White, yellow, blue, orange |
| Poids du câble (Normes et réglementations) | 68 kg/km |
| Degré de pollution (conditions ambiantes) | 1 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Style UL AWM (Normes et réglementations) | 21694 (60°C / 600 V) |
| Aspect général (Normes et réglementations) | Star quad |
| Degré de protection (Données commerciales clés) | IP20 |
| Cycles d'insertion/retrait (Données générales) | ≥ 750 |
| Tension nominale (III/3) (Conditions ambiantes) | 72 V (DC) |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.3 ns/m |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±15 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Structure des câbles (Normes et réglementations) | 1x4xAWG22/7; SF/TQ |
| Résistance à la flamme (Normes et réglementations) | according to UL 1685 (CSA FT 4) |
| Autres résistances (Normes et réglementations) | UV resistant According to UL 1581, Section 1200 |
| Matériau (composant) (Caractéristiques 1) | CuSn (Contact) |
| Résistance à l'huile (Normes et réglementations) | Resistant to oil to a limited extent |
| Température ambiante (fonctionnement) (Données générales) | -25 °C ... 80 °C |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Résistance de couplage (Normes et réglementations) | ≤ 20.00 mΩ/m (at 10 Hz) |
| Résistance du conducteur (Normes et réglementations) | ≤ 120 Ω/km |
| Type/catégorie de signal (Normes et réglementations) | Sercos CAT5 (IEC 11801), 100 Mbps |
| Résistance d'isolement (Normes et réglementations) | ≥ 0.5 GΩ*km |
| Gaine extérieure, couleur (Normes et réglementations) | signal red RAL 3020 |
| Matériau, gaine intérieure (Normes et réglementations) | PVC |
| Tension nominale, câble (Normes et réglementations) | 600 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 0.9 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PVC |
| Tension d'essai noyau/noyau (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Type de blindage de paires (Normes et réglementations) | Aluminum-lined polyester foil |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.34 mm² |
| Cycles d'insertion/retrait (Caractéristiques, rubrique 1) | ≥ 750 |
| Tension d'essai noyau/blindage (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 93K |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.5 mm ±0.2 mm |
| Température ambiante (fonctionnement) (Caractéristiques tête 1) | -25 °C ... 80 °C |
| Isolation des conducteurs (Normes et réglementations) | PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 70 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.25 mm |
| Température ambiante (installation) (Normes et réglementations) | -20 °C ... 60 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | approx. 1.55 mm |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques, rubrique 2) | V0 |
| Température ambiante (stockage/transport) (Normes et réglementations) | -50 °C ... 70 °C |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 3 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 7 x D |
Description du produit

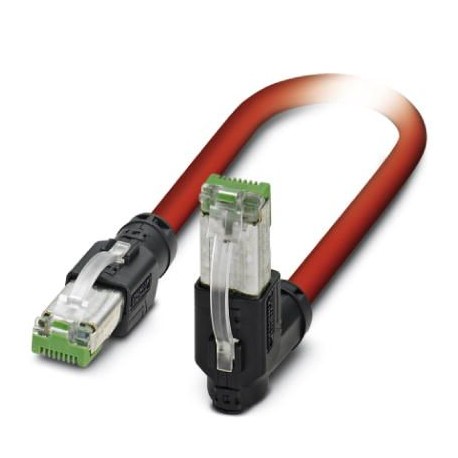

Sercos III patch cable, shielded, star quadrage, flexible AWG 22 (7 wires), RAL 3020 (traffic red), RJ45/IP20 male connector, straight, to RJ45/IP20 male, angled, length: 2.0 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
