VS-PPC/ME-IP20-93B-LI/5,0

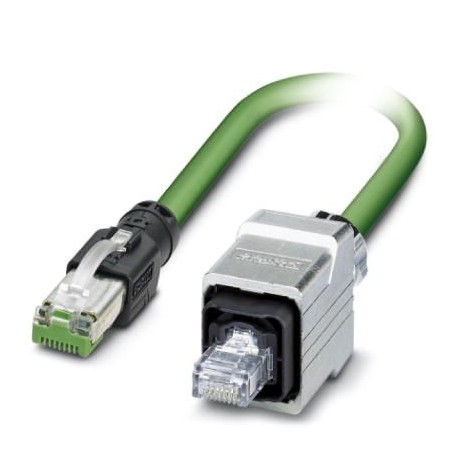

VS-PPC/ME-IP20-93B-LI/5,0 1416138 PHOENIX CONTACT Network cable
$0.00USD
3672 en stock
Spécifications clés
GTIN:4046356474061
Note:Made to Order (non-returnable)
(Câble):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Clé de commande:1416138
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356474061 |
| Note | Made to Order (non-returnable) |
| (Câble) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Clé de commande | 1416138 |
| page du catalogue | Page 398 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | PL (Poland) |
| RoHS Chine (Câble) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (câble) | Lead 7439-92-1 |
| numéro de tarif douanier | 85444210 |
| (Normes et réglementations) | -40 °C ... 70 °C (cable, flexible installation) |
| Degré de pollution (Dimensions) | 2 |
| Nombre de positions (Dimensions) | 4 |
| Matériau (composant) (Données générales) | Metal |
| Poids par pièce (emballage exclu) | 361.600 g |
| Longueur du câble (Données commerciales clés) | 5.00 m |
| Protection (Normes et réglementations) | Aluminum-coated foil, tinned copper braided shield |
| Type de câble (Normes et réglementations) | PROFINET PVC stranded CAT5 |
| Atténuation (Normes et réglementations) | 2.1 dB (with 1 MHz) |
| Couleurs des fils (Normes et réglementations) | White, yellow, blue, orange |
| Poids du câble (Normes et réglementations) | 67 kg/km |
| Vitesse de signalisation (Normes et réglementations) | 0.66 c |
| Style UL AWM (Normes et réglementations) | 21694 |
| Aspect général (Normes et réglementations) | Star quad |
| Durée de fonctionnement du signal (Normes et réglementations) | 5.3 ns/m |
| Impédance d'onde (Normes et réglementations) | 100 Ω ±15 Ω (at 100 MHz) |
| Ligne de signal AWG (Normes et réglementations) | 22 |
| Structure des câbles (Normes et réglementations) | 1x4xAWG22/7; SF/TQ |
| Résistance de boucle (Normes et réglementations) | ≤ 120.00 Ω/km |
| Résistance à la flamme (Normes et réglementations) | according to UL 1685 (CSA FT 4) |
| Autres résistances (Normes et réglementations) | UV resistant According to UL 1581, Section 1200 |
| Matériau (composant) (Caractéristiques 1) | Plastic |
| Résistance à l'huile (Normes et réglementations) | Resistant to oil to a limited extent |
| Matériel de chef d'orchestre (Normes et réglementations) | Tin-plated Cu litz wires |
| Résistance de couplage (Normes et réglementations) | ≤ 20.00 mΩ/m (at 10 MHz) |
| Type/catégorie de signal (Normes et réglementations) | PROFINET CAT5 (IEC 11801), 100 Mbps |
| Résistance d'isolement (Normes et réglementations) | ≥ 500 MΩ*km |
| Description courte alternative du produit (Dimensions) | PROFINET cable |
| Gaine extérieure, couleur (Normes et réglementations) | green RAL 6018 |
| Matériau, gaine intérieure (Normes et réglementations) | PVC |
| Tension nominale, câble (Normes et réglementations) | 600 V |
| Épaisseur de la gaine extérieure (Normes et réglementations) | approx. 0.9 mm |
| Gaine extérieure, matériau (Normes et réglementations) | PVC |
| Tension d'essai noyau/noyau (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Section transversale du conducteur (Normes et réglementations) | 4x 0.34 mm² |
| Protection optique (Normes et réglementations) | 85 % |
| Tension d'essai noyau/blindage (Normes et réglementations) | 2000 V (50 Hz, 1 min.) |
| Type de câble (abréviation) (Normes et réglementations) | 93B |
| Diamètre extérieur du câble D (Normes et réglementations) | 6.5 mm ±0.2 mm |
| Isolation des conducteurs (Normes et réglementations) | PE |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 70 °C (cable, fixed installation) |
| Ligne de signalisation à structure conductrice (Normes et réglementations) | 7x 0.25 mm |
| Température ambiante (installation) (Normes et réglementations) | -20 °C ... 60 °C |
| Diamètre du noyau, isolation comprise (Normes et réglementations) | 1.55 mm |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques, rubrique 2) | V0 |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) (Normes et réglementations) | 80 dB (with 1 MHz) |
| Température ambiante (stockage/transport) (Normes et réglementations) | -50 °C ... 70 °C |
| Rayon de courbure minimal, installation fixe (Normes et réglementations) | 3 x D |
| Rayon de courbure minimal, installation flexible (Normes et réglementations) | 7 x D |
Description du produit
Ready-made PROFINET cable, CAT 5e, shielded, star quad, flexible AWG 22 (7 wires), RAL 6018 (yellow-green), RJ45/IP67 plug, push-pull, metal housing, to RJ45/IP20 plug, Line, length: 5 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
