En stock Produit phare
ZFKKDSA 2,5-5,08- 8 BK

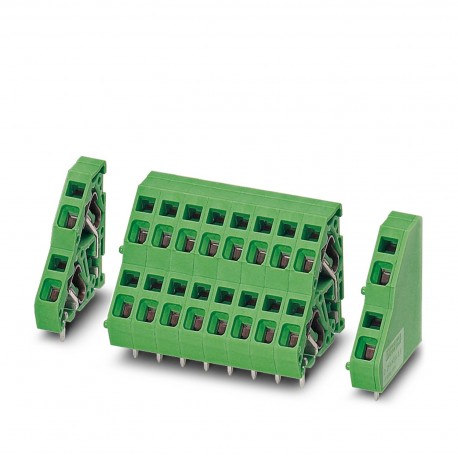

ZFKKDSA 2,5-5,08- 8 BK 1837747 PHOENIX CONTACT PCB terminal block
$0.00USD
4534 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:PC terminal block can be aligned
Pas:5.08 mm
Largeur [w]:41.64 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | PC terminal block can be aligned |
| Pas | 5.08 mm |
| Largeur [w] | 41.64 mm |
| Hauteur [h] | 29 mm |
| Longueur [l] | 24 mm |
| disposition des broches | Linear pinning |
| Gamme de produits | COMBICON Terminals M |
| Type de produit | Printed circuit board terminal |
| Diamètre du trou | 1.3 mm |
| Type de montage | Wave soldering |
| Spécification | IEC 60664-1:2007-04 |
| Nombre de lignes | 2 |
| Dimensions des broches | 0.8 x 0.8 mm |
| Famille de produits | ZFKKDS(A) 2,5 |
| Couleur (Logement) | black (9005) |
| Révision de l'article | 00 |
| Matériel de contact | Cu alloy |
| Hauteur installée | 25.5 mm |
| longueur de dénudage | 7 mm |
| Méthode de connexion | Spring-cage connection |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 400 V |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 8 |
| Nombre de potentiels | 16 |
| Tension nominale (II/2) | 630 V |
| Section nominale | 2.5 mm² |
| Nombre de connexions | 16 |
| Tension nominale (III/2) | 400 V |
| Tension nominale (III/3) | 250 V |
| Longueur de la broche à souder [P] | 3.5 mm |
| caractéristiques de surface | Tin-plated |
| Couleur (élément d'actionnement) | black (9005) |
| Groupe de matériaux isolants | I |
| Broches à souder par potentiel | 1 |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 4 kV |
| Section transversale du conducteur AWG | 24 ... 12 |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension de surtension nominale (III/3) | 4 kV |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Tension d'isolation nominale (II/2) | 630 V |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Tension d'isolation nominale (III/2) | 400 V |
| Tension d'isolation nominale (III/3) | 250 V |
| distance de fuite minimale (II/2) | 3.2 mm |
| ligne de fuite minimale (III/2) | 3 mm |
| ligne de fuite minimale (III/3) | 3.2 mm |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (10 - 16 µm Sn) |
| Point de terminaison de surface métallique (couche supérieure) | Tin (10 - 16 µm Sn) |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
| Section transversale du conducteur, flexible, avec embout, avec gaine plastique | 0.25 mm² ... 1.5 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique | 0.25 mm² ... 2.5 mm² |
Description du produit
Terminal block for printed circuit board, nominal current: 17.5 A, nominal voltage (III/2): 400 V, nominal cross-section: 2.5 mm², number of potentials: 16, number of rows: 2, number of poles per row:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
