En stock Produit phare
CB E1 24DC/4A SI-R P

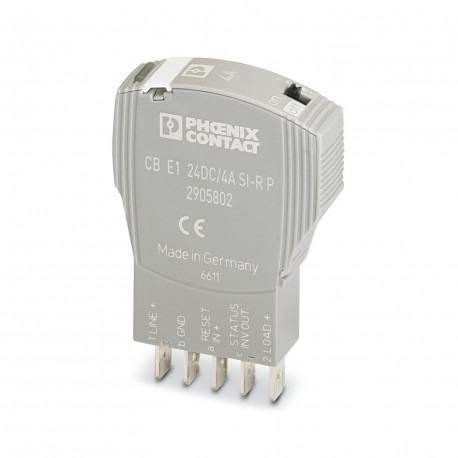

CB E1 24DC/4A SI-R P 2905802 PHOENIX CONTACT Electronic device circuit breaker, 1-pos., active current limit..
$0.00USD
3632 en stock
Spécifications clés
:18 V DC ... 30 V DC
Fusible:electronic
Note:Interference emission
Taper:Male
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 18 V DC ... 30 V DC | |
| Fusible | electronic |
| Note | Interference emission |
| Taper | Male |
| Profondeur | 52 mm |
| Largeur | 12.3 mm |
| Hauteur | 45 mm |
| Tension | < 3 V DC (Low state) |
| Type de produit | Device circuit breakers |
| Durée d'impulsion | min. 20 ms |
| chute de tension | 100 mV (at IN) |
| Test d'humidité | 96 h, 95 % RH, 40 °C |
| Type de montage | on base element |
| Heure d'arrêt | 200 ms (see time/current characteristic curve) |
| Identification | UL Listed UL 508 |
| Courant de sortie | max. 0.2 A (Short-circuit-proof) |
| Tension de sortie | 24 V DC |
| Famille de produits | CB E |
| Délai d'allumage | typ. 2 ms |
| Méthode de déclenchement | E (electronic) |
| Méthode de connexion | pluggable |
| Élément de sécurité | 6 A DC |
| Tension de fonctionnement | 24 V DC |
| dissipation de puissance | 0.66 W (Nominal operation) |
| Courant nominal IN | 4 A |
| Consommation de courant | typ. 2.6 mA (at 24 V DC) |
| Degré de pollution | 2 |
| rigidité diélectrique | max. 30 V DC (Load circuit) |
| Dessin coté | |
| Plage de tension d'entrée | 7 V DC ... 30 V DC (Reset with falling edge) |
| Nombre de positions | 1 |
| Tension de surtension nominale | 0.5 kV |
| Degré de protection | IP30 (Actuation area) |
| Charge capacitive maximale | 20000 µF |
| Fusible de secours requis | not required, integrated failsafe element |
| Désignation standard | EMV |
| déclassement en température | 4 A (at 50 °C) |
| Profondeur complète du module | 77.3 mm |
| Largeur totale du module | 12.3 mm |
| Vibration (fonctionnement) | 3g (according to IEC 60068-2-6, Test Fc) |
| Hauteur totale du module | 90 mm |
| Type de connexion de contact | Positive-switching signal output |
| Coupure en cas de sous-tension | < 14 V (typ. OFF) |
| Normes/spécifications | EN 61000-6-3 |
| Limitation du courant actif | typ. 1.25 x IN |
| Courant en circuit fermé I0 | typ. 8 mA (When switched on) |
| Tension d'isolation nominale Ui | 30 V (Load circuit) |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C (non-condensing) |
| Indice d'inflammabilité selon la norme UL 94 | V-0 |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Courant maximal avec configuration unique | 4 A |
