En stock Produit phare
CB E1 24DC/8A SI-C P

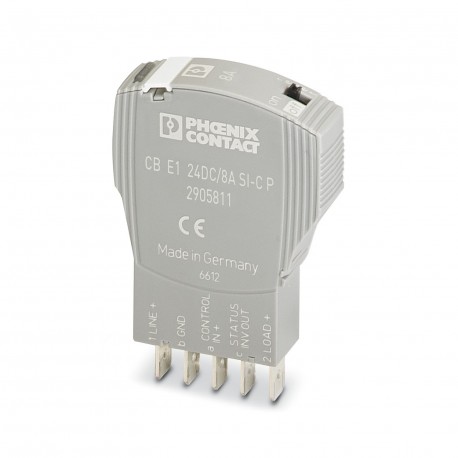

CB E1 24DC/8A SI-C P 2905811 PHOENIX CONTACT Electronic device circuit breaker, 1-pos., active current limit..
$0.00USD
3257 en stock
Spécifications clés
:18 V DC ... 30 V DC
Taper:Male
Couleur:gray
Profondeur:52 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 18 V DC ... 30 V DC | |
| Taper | Male |
| Couleur | gray |
| Profondeur | 52 mm |
| Largeur | 12.3 mm |
| Hauteur | 45 mm |
| Type de fusible | Electronic |
| Type de contact | Without electrical isolation |
| chute de tension | 100 mV (at IN) |
| Test d'humidité | 96 h, 95% RH, 40°C |
| Type de montage | On base element |
| Méthode de déclenchement | E (electronic) |
| Degré de pollution | 2 |
| Tension de fonctionnement | 24 V DC |
| dissipation de puissance | 1.06 W (Nominal operation) |
| Courant nominal IN | 8 A |
| rigidité diélectrique | max. 30 V DC (Load circuit) |
| Nombre de positions | 1 |
| Tension de surtension nominale | 0.5 kV |
| Degré de protection | IP30 (Actuation area) |
| Fusible de secours requis | not required, integrated failsafe element |
| déclassement en température | 7.2 A (at 50°C) |
| Profondeur complète du module | 77.3 mm |
| Largeur totale du module | 12.3 mm |
| Hauteur totale du module | 90 mm |
| Normes/spécifications | UL 2367 UL recognized |
| Limitation du courant actif | typ. 1.25 x IN |
| Type de contact auxiliaire | Positive-switching signal output |
| Courant en circuit fermé I0 | typ. 8 mA (When switched on) |
| Circuit de charge à temps d'arrêt | 100 ms (see time/current characteristic curve) |
| Tension d'isolation nominale Ui | 30 V (Load circuit) |
| Sortie d'état actuel | max. 0.2 A (Short-circuit-proof) |
| État de la tension de sortie | 24 V DC |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C (non-condensing) |
| Circuit de charge capacitif max. | 20000 µF |
| Circuit de coupure en cas de sous-tension | < 14 V (typ. OFF) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Description du produit
Electronic device protection switch, 1-pole, active current limiting, inverted state output and command input, connector for base element.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
