CBMC E4 24DC/1-4A+ IOL

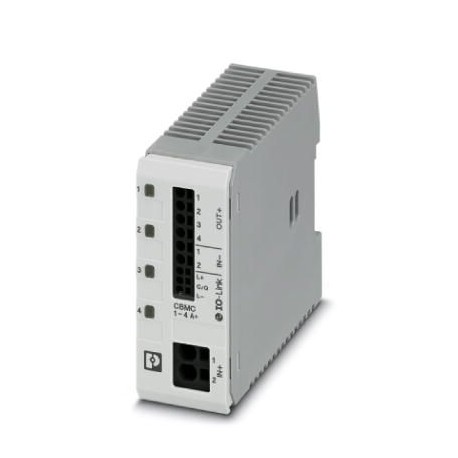

CBMC E4 24DC/1-4A+ IOL 2910410 PHOENIX CONTACT Electronic device circuit breaker
$0.00USD
3567 en stock
Spécifications clés
GTIN:4055626448558
Clé de commande:2910410
(Général):≤ 29.5 V DC (inactive)
(Interface):two flashes (Channel switched off, device total current limit 40 A exceeded)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626448558 |
| Clé de commande | 2910410 |
| (Général) | ≤ 29.5 V DC (inactive) |
| (Interface) | two flashes (Channel switched off, device total current limit 40 A exceeded) |
| Unité d'emballage | 1 pc |
| (Dimensions) | 57.6 Hz … 150 Hz (Acceleration 5g; in accordance with IEC 60068-2-6, Test Fc) |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | UL 1310 Class 2 Power Units |
| (Données électriques) | 3 Byte (Output data) |
| Type de fusible (Général) | electronic |
| numéro de tarif douanier | 85363030 |
| Efficacité (Générale) | > 99 % |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Tension nominale (Général) | 24 V DC |
| Méthode de déclenchement (Général) | E (electronic) |
| Type (Ambient conditions) | DIN rail module, one-piece |
| Couleur (conditions ambiantes) | light grey RAL 7035 |
| Test d'humidité (Dimensions) | 96 h, 95 % RH, 40 °C |
| Courant nominal IN (Général) | max. 16 A DC (IN+) |
| Voyant LED du canal éteint (interface) | off (Channel switched off) |
| LED rouge du canal (interface) | lit (Channel switched off, over- or undervoltage active) |
| Nom de la connexion (Signalisation) | Main circuit OUT |
| Profondeur (Données commerciales clés) | 98 mm |
| Élément de sécurité intégré (Général) | 15 A DC (per output channel) |
| Voyant IO-Link éteint (Interface) | off (No communication) |
| Tension de fonctionnement (Général) | 18 V DC ... 30 V DC |
| Dissipation de puissance (Généralités) | typ. 0.8 W (No-load operation) |
| Largeur (Données commerciales clés) | 36 mm |
| Temps de cycle (données électriques) | min. 40 ms |
| Taille (Données commerciales clés) | 90 mm |
| Longueur de dénudage (signalisation) | 10 mm |
| LED verte du canal (Interface) | lit (Channel switched on) |
| Méthode de connexion (signalisation) | Push-in connection |
| Rigidité diélectrique (Généralités) | max. 35 V DC (Load circuit) |
| Résistance à la rétroaction (Général) | max. 35 V DC |
| Voyant LED vert IO-Link (Interface) | flashing (IO-Link connection exists) |
| Tension de surtension nominale (Général) | 0.5 kV |
| LED jaune du canal (interface) | lit (Channel switched on, channel load > 80% ) |
| Fusible de secours requis (Général) | not required, integrated failsafe element |
| Choc (opération) (Dimensions) | 30g (IEC 60068-2-27, Test Ea) |
| Mesure de la tolérance I (Général) | ± 15 % |
| Spécifications (Données électriques) | V1.1 |
| Type d'interface (données électriques) | IO-Link |
| Degré de protection (Dimensions) | IP20 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Vibrations (fonctionnement) (Dimensions) | 10 Hz ... 57.6 Hz (Amplitude ±0.35 mm; in accordance with IEC 60068-2-6, Test Fc) |
| Courant en circuit fermé I0 (Général) | typ. 33 mA |
| Identifiant du périphérique IO-Link (données électriques) | 393520dec, 06 01 30hex |
| Identifiant du fournisseur IO-Link (données électriques) | 176dec, 00 B0hex |
| MTBF (IEC 61709, SN 29500) (Général) | 6896552 h (at 25°C with 21% load) |
| Temps d'initialisation du module (Général) | 1.6 s |
| Circuit de charge à temps d'arrêt (Général) | ≤ 10 ms (for short circuit > 2.0 x IN) |
| Vitesse de transmission (données électriques) | 230.4 kbps (COM3) |
| Poids par pièce (emballage exclu) | 139.000 g |
| Consommation de courant (Données électriques) | max. 30 mA (IO-Link L+) |
| Classe de protection (conditions ambiantes) | III |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Section transversale du conducteur AWG (signalisation) | 24 ... 12 |
| Quantité de données de processus (données électriques) | 8 Byte (Input data) |
| Nombre de positions (Conditions ambiantes) | 4 |
| Section transversale du conducteur solide (signalisation) | 0.2 mm² ... 2.5 mm² |
| Normes/spécifications (Données de connexion) | EN 61000-6-2 |
| Circuit de charge capacitive max. (Général) | 30000 µF (Depending on the current setting and the short-circuit current available) |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Circuit de coupure en cas de sous-tension (Général) | ≤ 17.8 V DC (active) |
| Protection contre l'inversion de polarité (Données électriques) | Yes |
| Circuit de coupure de charge en cas de surtension (Général) | ≥ 30.5 V DC (active) |
| Tension nominale d'alimentation des E/S (Données électriques) | 24 V DC |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 70 °C |
| Temps d'attente après l'arrêt d'une chaîne (Général) | 5 s (at overload / short circuit) |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Signalisation) | 0.25 mm² ... 1.5 mm² |
| Section transversale du conducteur flexible, avec virole sans manchon plastique (signalisation) | 0.25 mm² ... 2.5 mm² |
Description du produit
Multi-channel electronic equipment protection switch with IO-Link interface to protect four consumers in 24 V DC in case of overload and short circuit. With electronic locking of the set rated current
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
