En stock Produit phare
EC-E4 2A

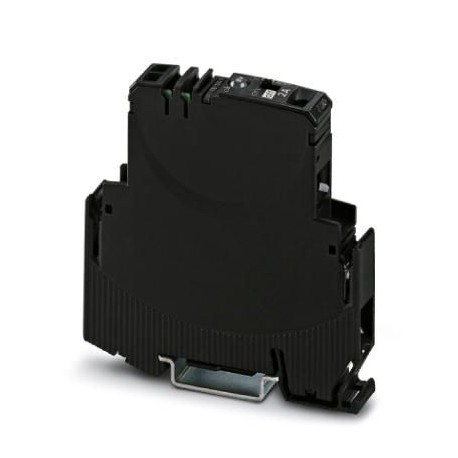

EC-E4 2A 0903033 PHOENIX CONTACT Electronic device circuit breaker
$0.00USD
4923 en stock
Spécifications clés
GTIN:4046356328081
Clé de commande:0903033
(Général):18 V DC ... 32 V DC
page du catalogue:Page 326 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356328081 |
| Clé de commande | 0903033 |
| (Général) | 18 V DC ... 32 V DC |
| page du catalogue | Page 326 (C-4-2017) |
| Unité d'emballage | 6 pc |
| Fusible (Général) | electronic |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | UL 1604 |
| Type de fusible (Général) | Automatic device |
| numéro de tarif douanier | 85362010 |
| Profondeur (Données électriques) | 80 mm |
| Largeur (Données électriques) | 12.5 mm |
| Hauteur (Données électriques) | 83 mm |
| Couleur (Données commerciales clés) | black |
| Tension de fonctionnement (Général) | 24 V DC |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Courant nominal IN (Général) | 2 A |
| Degré de pollution (Général) | 2 |
| Rigidité diélectrique (Généralités) | max. 32 V DC (Load circuit) |
| Tension de surtension nominale (Général) | 0.5 kV |
| Fusible de secours requis (Général) | not required, integrated failsafe element |
| Capacité de commutation ICN (Général) | Active current limitation |
| Degré de protection (Dimensions) | IP20 (Housing) |
| Hauteur NS 35/15 (Données électriques) | 90.5 mm |
| Filetage (Conditions ambiantes) | M4 |
| Hauteur NS 35/7,5 (Données électriques) | 83 mm |
| Type de montage (Données commerciales clés) | DIN rail: 35 mm |
| Poids par pièce (emballage exclu) | 70.200 g |
| Longueur de dénudage (conditions ambiantes) | 10 mm |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (conditions ambiantes) | Screw connection |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Plage de courant en circuit fermé I0 (Général) | typ. 25 mA ±5 mA (When switched on) |
| Normes/spécifications (Données de connexion) | UL 508 |
| Couple de serrage maximal (conditions ambiantes) | 1.2 Nm |
| Température ambiante (fonctionnement) (Dimensions) | 0 °C ... 50 °C (non-condensing) |
| Instructions d'installation (Données commerciales clés) | When mounted in rows without convection cooling, the nominal device current should only be led to a maximum of 80% due to the thermal effect during continuous operation (100% operating factor).Special precautionary measures must be taken in systems or machines, to prevent components from restarting (e.g., use of a safety PLC).Parallel connection of multiple circuit breakers is not permitted. |
| Section du conducteur AWG max. (conditions ambiantes) | 6 |
| Section transversale du conducteur AWG min. (conditions ambiantes) | 20 |
| Section transversale maximale du conducteur solide (conditions ambiantes) | 16 mm² |
| Section transversale minimale du conducteur solide (conditions ambiantes) | 0.5 mm² |
| Section transversale du conducteur flexible max. (conditions ambiantes) | 16 mm² |
| Section transversale du conducteur flexible min. (Conditions ambiantes) | 0.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| 2 conducteurs de même section, rigides max. (Conditions ambiantes) | 4 mm² |
| 2 conducteurs de même section, solides min. (Conditions ambiantes) | 0.5 mm² |
| 2 conducteurs de même section, multibrins max. (Conditions ambiantes) | 4 mm² |
| 2 conducteurs de même section, multibrins min. (Conditions ambiantes) | 0.5 mm² |
| Section du conducteur flexible, avec embout à gaine plastique max. (Conditions ambiantes) | 10 mm² |
| Section du conducteur flexible, avec virole à manchon plastique min. (Conditions ambiantes) | 0.5 mm² |
| Section du conducteur flexible, avec virole sans gaine plastique max. (Conditions ambiantes) | 10 mm² |
| Section du conducteur flexible, avec virole sans gaine plastique min. (Conditions ambiantes) | 0.5 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, max. (Conditions ambiantes) | 2.5 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique, min. (Conditions ambiantes) | 0.5 mm² |
| 2 conducteurs de même section, multibrins, cosses doubles avec gaine plastique, max. (conditions ambiantes) | 6 mm² |
| 2 conducteurs de même section, multibrins, cosses doubles avec gaine plastique, min. (Conditions ambiantes) | 0.5 mm² |
Description du produit
Electronic protection switch, signal contact: 1 closed contact, rated current: 2 A
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
